Обзор

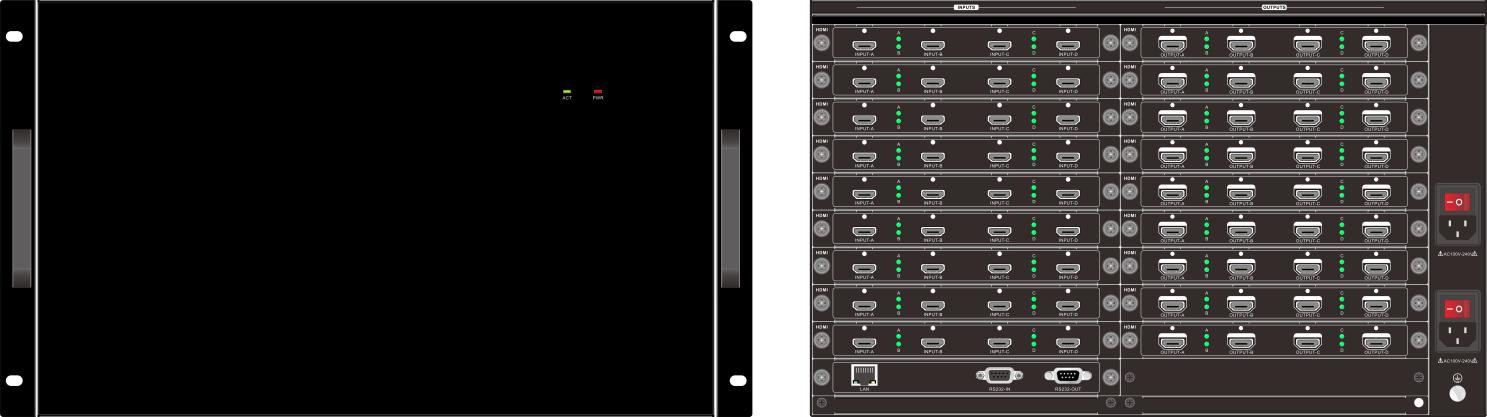

Контроллер видеостены Tendzone VHM-0909D — это новое поколение интеллектуального оборудования для обработки изображений, недавно выпущенное нашей компанией. Чистая аппаратная архитектура FPGA поддерживает оконное отображение, наложение и роуминг многоканальных сигналов Full HD; он может не только отображать динамическое изображение на нескольких экранах, но также отображать несколько динамических изображений на одном экране для достижения функции объединения нескольких окон; изображение имеет сверхнизкую задержку, отсутствие дискретизации и потери кадров, что обеспечивает идеальное представление изображения.
Он специально разработан для случаев, когда требуется высококачественное отображение нескольких видеоизображений, и подходит для различных отраслей, таких как мониторинг безопасности, военное командование, образование и исследования, правительственные учреждения, публикация информации, рекламные носители, выставки, продажа бытовой техники и т. д. выступления и развлечения и т. д.
Функции
- Полная аппаратная архитектура FPGA, модульная конструкция, гибридная структура подключаемых модулей, отсутствие встроенной операционной системы и отличная производительность обработки изображений;
- Поддержка плавного перекрестного переключения без черного экрана, зависания экрана, дрожания, разрывов и т. д. во время процесса переключения;
- Поддержка соединения ЖК- и светодиодных больших экранов;
- Поддержка входного сигнала нескольких форматов: вход HDMI/DP 4K при 60 Гц, HDMI 4K при 30 Гц, DP 4K при 30 Гц, HDMI 2K при 60 Гц, DVI, VGA, CVBS, SDI;
- Поддерживает вывод в любом разрешении. Карта вывода 4K поддерживает максимальное разрешение 4096x2160@30, максимум 4096 пикселей и максимум 3840 пикселей. Карта вывода 2K поддерживает максимальное разрешение 1920x1200@60, максимум 2560 пикселей и максимум 1920 пикселей.
- Режим управления: WEB, последовательный порт RS232 и порт LAN;
- Команды последовательного порта могут реализовывать вызов сцены, сохранение сцены, циклическое переключение сцен, переключение сигналов, запрос и настройку IP и т. д.
- Поддержка функции отображения пользовательских символов OSD источника входного сигнала, вы можете установить шрифт символа, размер, цвет, прозрачность, положение и т. д.
- Поддержка веб-управления, поддержка компьютеров, мобильных телефонов, планшетов и других устройств управления системой, совместимость с несколькими браузерами. Через веб-интерфейс пользователя можно реализовать обнаружение подключения сигнальной платы, переключение сигнала, вызов сцены, сохранение сцены, опрос сцены, онлайн-управление обновлением, сброс настроек к заводским настройкам и т. д. (карта расширенного управления);
- Поддержка предварительного просмотра входного сигнала и отображения эхо-изображения на большом экране (расширенная карта управления);
- Поддержка отображения прокручиваемых субтитров и отображения фоновой карты сверхвысокой четкости (расширенная карта управления);
- Поддерживает обнаружение всех входных сигналов в режиме реального времени, что позволяет пользователям легко наблюдать и определять статус доступа входных сигналов;
- Поддерживает произвольное открытие окон, наложение, перемещение, разделение, масштабирование, растягивание и обрезку изображений;
- Поддерживает отображение «картинка в картинке», отображение наложения изображений, многоэкранное одноэкранное отображение и функции объединения большого экрана;
- Порядок слоев и настройки свойств окна наложения можно реализовать с помощью программного обеспечения главного компьютера;
- Выходной экран дисплея поддерживает до 8 окон на одном экране;
- Один источник входного сигнала поддерживает произвольное оконное управление;
- Платы ввода и вывода поддерживают горячую замену;
- Поддержка сохранения сцены, вызова сцены, предварительного просмотра сцены и опроса сцены;
- Поддержка импорта и экспорта конфигурации сварки;
- Поддерживает обрезку и отображение любого положения источника сигнала, один и тот же сигнал может поддерживать четыре обрезки;
- Поддержка предустановленного режима открытия окна и гибких вызовов;
- Поддерживает онлайн-обновление всей машины, облегчая техническое обслуживание и капитальный ремонт.
горячая этикетка : 18-карточный гибридный модульный контроллер видеостены, Китай 18-карточный гибридный модульный контроллер видеостены производители, поставщики, завод
СПЕЦИФИКАЦИИ
|
Общая производительность |
|
|
Технические характеристики шасси |
6 U |
|
Входной слот для карты |
9 |
|
Выходной слот для карты |
9 |
|
Максимальное количество входных каналов |
36 |
|
Максимальное количество выходных каналов |
36 |
|
Входное разрешение |
Максимальное поддерживаемое разрешение — 3840×2160 при 60 Гц. |
|
Выходное разрешение |
Максимальное поддерживаемое разрешение 4096x2160 при 30 Гц |
|
Количество окон |
Один экран поддерживает до 8 экранов |
|
Вход |
|
|
1 HDMI/1 DP (Выберите один) |
Поддержка HDMI 2.0, поддержка DP1.2, совместимость с HDCP, поддержка разрешения 4096*2160 при 60 Гц и 3840*2160 при 60 Гц. |
|
2-канал DP |
Поддержка DP1.1, разрешение поддерживает 4096*2160 при 30 Гц и 3840X2160 при 30 Гц. , |
|
2-канал HDMI |
Поддержка HDMI 1.4, совместимая с HDCP, разрешение поддерживает 4096*2160 при 30 Гц и 3840*2160 при 30 Гц. |
|
4-канал HDMI |
Поддержка HDMI 1.3, совместимая с HDCP, разрешение поддерживает 1920 x 1200 при 60 Гц. |
|
4-канал DVI |
DVI совместим с HDMI, поддерживает стандарт HDCP и разрешение 1920 x 1200 при 60 Гц. , |
|
4-канал VGA |
Стандарт сигнала VGA, разрешение поддерживает 1920x1080P при 60 Гц. , |
|
4-канал SDI |
Совместим с HD-SDI, 3G SDI, SD I, разрешение поддерживает 1920x1080P при 60 Гц. |
|
4-канал CVBS |
Формат сигнала CVBS, разрешение поддерживает PAL: 720x576I, NTSC: 720x480I |
|
Базовая контрольная карта |
Поддержка локального логического управления, управления 232, такого как открытие окна, роуминг и т. д. 2. Поддержка быстрого центрального управления RS232. 3. Поддержка управления контуром RS232. |
|
Карта расширенного управления |
Базовая карта, субтитры, эхо (8 каналов), предварительный просмотр, веб-функции в одном, включая функцию карты управления базовой версией |
|
Выход |
|
|
DVI |
DVI совместим с HDMI с максимальным разрешением 1920x1200 при 60 Гц. , поддержка 1920×1200 при 60 Гц |
|
Разъем HDMI |
Совместимость с HDMI, DVI-D, поддержка HDMI 1.3, разрешение до 1920x1200 при 60 Гц. , разрешение поддерживает HDMI 1.3 , поддержка 1920×1200 при 60 Гц |
|
4к HDMI |
Формат видеосигнала поддерживает HDMI 1.4, а максимальное разрешение — 4096x2160 при 30 Гц. |
|
Oтам |
|
|
Структура шасси |
2 слота для входных каналов, 3 слота для выходных каналов |
|
Размер шасси (мм) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Вес (кг) |
5.8 |
|
Потребляемая мощность (Вт) |
2 5 |
|
источник питания |
Двойной источник питания, 100–240 В переменного тока, 50/60 Гц. |
|
Контроль |
|
|
RS232 управление |
Интерфейс последовательного порта DB9 |
|
TCP/IP-управление |
Совместимость с протоколом TCP/IP |
|
Входная плата HDMI2.0 – VMH-1I-HD-4K |
|
|
|
Поддержка HDMI2.0, совместимость с HDCP, поддержка DP1.2 |
|
Максимальное входное разрешение 3840x2160 при 60 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Двойная входная плата 4K DP — VMH-2I-DP-4K |
|
|
|
Поддержка DP1.1, совместимая с HDCP |
|
Максимальное входное разрешение 3840x2160 при 30 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Двойная входная плата HDMI 4K — VMH-2I-HD-4K |
|
|
|
Поддержка форматов сигналов HDMI, DVI-D, поддержка стандартов HDMI, совместимость с HDCP |
|
Максимальное входное разрешение 3840x2160 при 30 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Четырехканальная входная плата HDMI-VMH-4I-HD |
|
|
|
Поддержка форматов сигналов HDMI, DVI-D, поддержка стандартов HDMI, совместимость с HDCP |
|
Максимальное входное разрешение 1920x1200 при 60 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Карта четырех входов DVI-VMH-4I-DV |
|
|
|
Поддержка форматов сигналов HDMI, DVI-D, поддержка HDMI1.3, совместимость с HDCP |
|
Максимальное входное разрешение 1920x1200 при 60 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Карта четырех входов VGA-VMH-4I-VG |
|
|
|
Поддержка формата сигнала VGA |
|
Максимальное входное разрешение 1920x 1080 при 60 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Four-channel SDI input card-VMH-4I-SD |
|
|
|
Поддержка формата сигнала SDI, расстояние передачи входного и выходного сигнала до 100 м. |
|
Максимальное входное разрешение 1920x1080 при 60 Гц |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Четырехканальная плата входа CVBS-VMH-4I-AV |
|
|
|
Поддержка формата сигнала CVBS, адаптивного PAL и NTSC. |
|
Поддержка разрешения PAL: 720x576I, NTSC: 720x480I |
|
Один входной сигнал поддерживает произвольное оконное управление. |
|
Поддержка функции наложения символов входного сигнала |
|
Благодаря встроенной технологии управления EDID поддержка управления DDC |
|
С функцией экономии при отключении питания |
|
Карта аудиовхода Quad DVI — VMH-4I-DVA |
|
|
|
4-способ входного сигнала DVI (интерфейс DVI со звуком) |
|
Разъем: гнездовой порт DVI-I |
|
Нормальное рабочее энергопотребление: 7,1 Вт |
|
Формат видеосигнала: совместимый с HDMI, DVI-D |
|
Стандарт: поддержка HDMI1.3, совместимая с HDCP |
|
Входное разрешение: до 1920x1200 при 60 Гц |
|
Формат аудиосигнала: встроенное аудио поддерживает форматы PCM, Dobly Digital, DTS, DTS-HD. |
|
Четырехканальная плата аудиовхода HDMI-VMH-4I-HDA |
|
|
|
4-канальный входной сигнал HDMI, 4-канальный аналоговый встроенный аудиосигнал |
|
Разъем: 19-контактный разъем типа A, аудиоразъем Phoenix. |
|
Нормальное рабочее энергопотребление: 9 Вт |
|
Формат видеосигнала: совместимый с HDMI, DVI-D |
|
Стандарт: поддержка HDMI1.3, совместимая с HDCP |
|
Входное разрешение: до 1920x1200 при 60 Гц |
|
Формат аудиосигнала: встроенное аудио поддерживает форматы PCM, Dobly Digital, DTS, DTS-HD; внешнее аудио поддерживает формат PCM, PCM 48 кГц |
|
Четырехканальная плата декодирования IP-VMH-4I-IP |
|
|
|
1 входной интерфейс RJ45, поддерживает декодирование стандартного протокола H.264/H.265/RTSP/RTP; 1 2K Вход HDMI |
|
RJ45 поддерживает декодирование с разрешением 3840*2160@30; HDMI поддерживает входное разрешение до 1920*1200. |
|
Поддерживает доступ к сетевым камерам от основных производителей, представленных на рынке (Hikvision, Dahua и т. д.); поддерживает 1-канал 4K30 Гц, или 2-канал 4K при 24 Гц, или 4-канал 1080P при 60 Гц, или 9-канал 1080P при 25 Гц, или 16-канал 720P @25 Гц или 32-декодирование канала D1, декодирование сетевого сигнала и настенное отображение |
|
Поддержка нескольких экранов, включая 1 экран, 4 экрана, 9 экранов, 16 экранов, 36 экранов и пользовательское разделение. |
|
Поддержка ONVIF, RTSP и других сетевых протоколов потоковой передачи. |
|
Поддерживает увеличение любого отдельного видеопотока для заполнения окна. |
|
Поддержка одного входного сигнала. Поддержка произвольного оконного режима. |
|
Поддержка PTZ-управления сетевыми камерами |
|
Четырехканальная независимая плата аудиовыхода-VMH-4O-AD |
|
|
|
4-канальный аналоговый аудиовыход терминала Phoenix |
|
Разъем: 3-контактный разъем |
|
Выходной порт: 4-выходной порт Auido |
|
Поддержка независимого переключения звука или группового синхронного переключения связанной видеостены. |
|
Поддержка регулировки выходной громкости |
|
Поддержка сохранения и вызова сцены |
|
Поддержка аудиоформата PCM, частота дискретизации звука составляет 48 кГц. |
|
Входной терминал поддерживает встроенный или внешний аудиосигнал. |
|
С функцией памяти при выключении питания |
|
Выходная плата Quad DVI (два слоя) — VMH-4O-DV |
|
|
|
Поддержка форматов сигнала DVI, HDMI |
|
Максимальное выходное разрешение составляет 1920x1200 при 60 Гц и поддерживает пользовательское выходное разрешение. |
|
Экран вывода поддерживает множество функций, таких как сращивание, разделение, наложение, масштабирование, растяжение, обрезка, «картинка в картинке», роуминг и т. д. |
|
Выходной внешний экран с одним дисплеем поддерживает до 2 окон отображения. |
|
С функцией памяти при выключении питания |
|
Четырехканальная выходная плата HDMI (два слоя) -VMH-4O- HD |
|
|
|
Поддержка форматов сигнала DVI, HDMI |
|
Максимальное выходное разрешение составляет 1920x1200 при 60 Гц и поддерживает пользовательское выходное разрешение. |
|
Экран вывода поддерживает множество функций, таких как сращивание, разделение, наложение, масштабирование, растяжение, обрезка, «картинка в картинке», роуминг и т. д. |
|
Выходной внешний экран с одним дисплеем поддерживает до 2 окон отображения. |
|
С функцией памяти при выключении питания |
|
Двойная выходная плата HDMI 4K (два слоя) -VMH-2O-HD-4K |
|
|
|
Поддержка форматов сигнала DVI, HDMI |
|
Максимальное выходное разрешение поддерживает до 4096x2160 при 30 Гц и поддерживает пользовательское выходное разрешение. |
|
Экран вывода поддерживает множество функций, таких как сращивание, разделение, наложение, масштабирование, растяжение, обрезка, «картинка в картинке», роуминг и т. д. |
|
Выходной внешний экран с одним дисплеем поддерживает до 2 окон отображения. |
|
С функцией памяти при выключении питания |
|
Двухканальная выходная плата DVI (четыре слоя) — VMH-2O-DV |
|
|
|
2-способ выходного сигнала DVI |
|
Разъем: гнездовой порт DVI-I |
|
Нормальное рабочее энергопотребление: 8,8 Вт |
|
Формат видеосигнала: DVI, совместимый с HDMI. |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Выбор слоя: Поддержка 4 2слоев сигнала K или 2 4слоев сигнала K@30 или слоя сигнала 1 4K@60. |
|
Двухканальная выходная плата HDMI (четыре слоя) -VMH-2O-HD |
|
|
|
2-способ выходного сигнала HDMI; |
|
Разъем: 19-контактный разъем типа A; |
|
Нормальное рабочее энергопотребление: 8,8 Вт; |
|
Формат видеосигнала: совместимый с HDMI, DVI-D; |
|
Стандарт: Поддержка HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Одноканальная выходная плата DVI (восемь слоев) -VMH-1O-DV |
|
|
|
1-выходной сигнал канала DVI; |
|
Разъем: гнездовой порт DVI-I; |
|
Нормальное рабочее энергопотребление: 8,8 Вт; |
|
Формат видеосигнала: DVI, совместимый с HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Выбор слоя: поддержка 8-слоев сигнала канала 2K, 4-слоев сигнала канала 4K@30 или 2-слоев сигнала канала 4K@60; |
|
Одноканальная карта вывода HDMI (восемь слоев) -VMH-1O-HD |
|
|
|
1 выходной сигнал HDMI; |
|
Разъем: 19-контактный разъем типа A; |
|
Нормальное рабочее энергопотребление: 8,8 Вт; |
|
Формат видеосигнала: совместимый с HDMI, DVI-D; |
|
Стандарт: Поддержка HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Карта управления базовой версией -VMH-CC-DE |
|
|
|
Поддержка локального логического управления, такого как открытие окна, роуминг и т. д. |
|
Поддержка быстрого центрального управления RS232. |
|
Поддержка управления контуром RS232 |
|
Карта расширенного управления -VMH-CC-AE |
|
|
|
Поддержка локального логического управления, такого как открытие окна, роуминг и т. д. |
|
Поддержка быстрого центрального управления RS232. |
|
Поддержка управления контуром RS232 |
|
Поддержка базовой карты высокого разрешения |
|
Поддержка прокрутки субтитров |
|
Поддержка эха предварительного просмотра |
|
Встроенный веб-интерфейс управления взаимодействием человека и компьютера, гуманный дизайн, поддержка компьютеров, мобильных телефонов, планшетов и других устройств управления системой, совместимость с несколькими браузерами, что делает работу более удобной. |
|
Через веб-интерфейс пользователя можно реализовать обнаружение подключения сигнальной платы, переключение сигнала, предварительный просмотр сигнала, вызов сцены, сохранение сцены, опрос сцены, онлайн-управление обновлением, сброс настроек к заводским настройкам и т. д. |
|
Многофункциональная плата экологического контроля-VMH-IO-FDE |
|
|
|
Интерфейс сигнала: 1 3-контактный интерфейс Phoenix RS485, 1 штекерный разъем RS232, 1 приемник IR IN, 1 интерфейс IR OUT (3,5 мм), 2 3-контактных интерфейса Phoenix, 1 интерфейс RJ45, 1 кнопка сброса |
|
Поддерживает пересылку протоколов нескольких портов друг другу; поддерживает последовательный порт, последовательный порт и сеть, сеть-сеть, последовательный ввод-вывод-вывод в сеть, инфракрасное управление, инфракрасное обучение |
|
Поддержка нескольких скоростей передачи данных |
|
Каждый порт может поддерживать пересылку до 30 пакетов. |
|
Управление пересылочным выходом, может управлять различными периферийными устройствами, может разработать собственный интерфейс. |
|
Поддержка инфракрасного обучения |
|
С функцией экономии при отключении питания |
