Обзор

Контроллер видеостены Tendzone VHM-1919D — это новое поколение интеллектуального оборудования для обработки изображений, недавно выпущенное нашей компанией. Чисто аппаратная архитектура проектирования FPGA поддерживает оконное отображение, наложение и роуминг многоканальных сигналов Full HD; он может не только отображать динамическое изображение на нескольких экранах, но также отображать несколько динамических изображений на одном экране для достижения функции объединения нескольких окон; изображение имеет сверхнизкую задержку, отсутствие дискретизации и потери кадров, что обеспечивает идеальное представление изображения.

Он специально разработан для случаев, когда требуется высококачественное отображение нескольких видеоизображений, и подходит для различных отраслей, таких как мониторинг безопасности, военное командование, образование и исследования, государственные учреждения, публикация информации, рекламные носители, выставки, продажа бытовой техники и т. д. выступления и развлечения и т. д.

Функции

Полная аппаратная архитектура FPGA, модульная конструкция, гибридная структура подключаемых модулей, отсутствие встроенной операционной системы и отличная производительность обработки изображений;
Поддержка плавного перекрестного переключения без черного экрана, зависания экрана, дрожания, разрывов и т. д. во время процесса переключения;
Поддержка соединения ЖК- и светодиодных больших экранов;
Поддержка входного сигнала нескольких форматов: вход HDMI/DP 4K при 60 Гц, HDMI 4K при 30 Гц, DP 4K при 30 Гц, HDMI 2K при 60 Гц, DVI, VGA, CVBS, SDI;
Поддерживает вывод в любом разрешении. Карта вывода 4K поддерживает максимальное разрешение 4096x2160@30, максимум 4096 пикселей и максимум 3840 пикселей. Карта вывода 2K поддерживает максимальное разрешение 1920x1200@60, максимум 2560 пикселей и максимум 1920 пикселей.
Режим управления: WEB, последовательный порт RS232 и порт LAN;
Команды последовательного порта могут реализовывать вызов сцены, сохранение сцены, циклическое переключение сцен, переключение сигналов, запрос и настройку IP и т. д.
Поддержка функции отображения пользовательских символов OSD источника входного сигнала, вы можете установить шрифт символа, размер, цвет, прозрачность, положение и т. д.
Поддержка веб-управления, поддержка компьютеров, мобильных телефонов, планшетов и других устройств управления системой, совместимость с несколькими браузерами. Через веб-интерфейс пользователя можно реализовать обнаружение подключения сигнальной платы, переключение сигнала, вызов сцены, сохранение сцены, опрос сцены, онлайн-управление обновлением, сброс настроек к заводским настройкам и т. д. (карта расширенного управления);
Поддержка предварительного просмотра входного сигнала и отображения эхо-изображения на большом экране (расширенная карта управления);
Поддержка отображения прокручиваемых субтитров и отображения фоновой карты сверхвысокой четкости (расширенная карта управления);
Поддерживает обнаружение всех входных сигналов в режиме реального времени, что позволяет пользователям легко наблюдать и определять статус доступа входных сигналов;
Поддерживает произвольное открытие окон, наложение, перемещение, разделение, масштабирование, растягивание и обрезку изображений;
Поддерживает отображение «картинка в картинке», отображение наложения изображений, многоэкранное одноэкранное отображение и функции объединения большого экрана;
Порядок слоев и настройки свойств окна наложения можно реализовать с помощью программного обеспечения главного компьютера;
Выходной экран дисплея поддерживает до 8 окон на одном экране;
Один источник входного сигнала поддерживает произвольное оконное управление;
Платы ввода и вывода поддерживают горячую замену;
Поддержка сохранения сцены, вызова сцены, предварительного просмотра сцены и опроса сцены;
Поддержка импорта и экспорта конфигурации сварки;
Поддерживает обрезку и отображение любого положения источника сигнала, один и тот же сигнал может поддерживать четыре обрезки;
Поддержка предустановленного режима открытия окна и гибких вызовов;
Поддерживает онлайн-обновление всей машины, облегчая техническое обслуживание и капитальный ремонт.

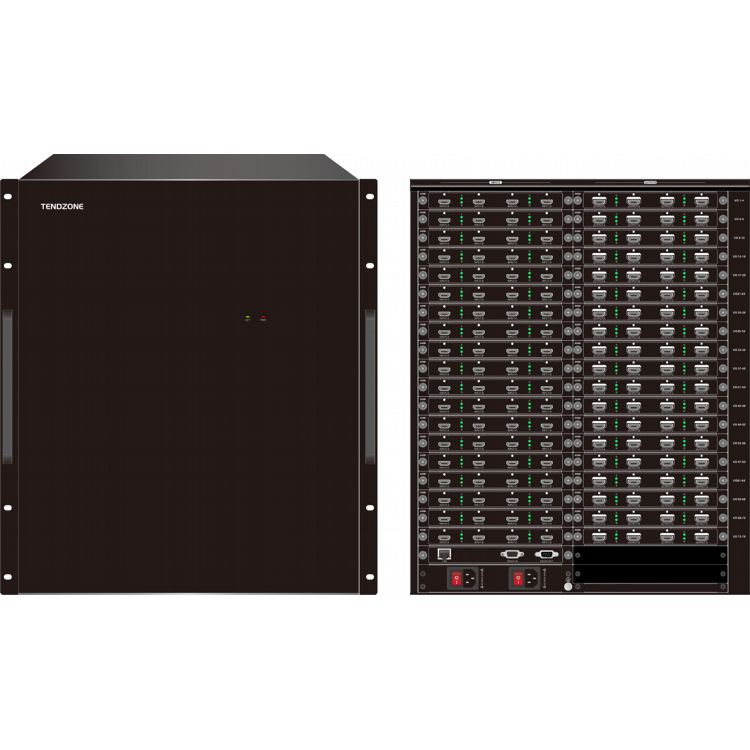

горячая этикетка : 38-карточный гибридный модульный контроллер видеостены, Китай 38-карточный гибридный модульный контроллер видеостены производители, поставщики, завод

СПЕЦИФИКАЦИИ

Общая производительность
Технические характеристики шасси	12 U
Входной слот для карты	19
Слот для выходной карты	19
Максимальное количество входных каналов	76
Максимальное количество выходных каналов	76
Входное разрешение	Максимальное поддерживаемое разрешение — 3840×2160 при 60 Гц.
Выходное разрешение	Максимальное поддерживаемое разрешение 4096x2160 при 30 Гц
Количество окон	Один экран поддерживает до 8 экранов

Вход
1 HDMI/1 DP (Выберите один)	Поддержка HDMI 2.0, поддержка DP1.2, совместимость с HDCP, поддержка разрешения 40962160 при 60 Гц и 38402160 при 60 Гц.
2-канал DP	Поддержка DP1.1, разрешение поддерживает 4096*2160 при 30 Гц и 3840X2160 при 30 Гц. ,
2-канал HDMI	Поддержка HDMI 1.4, совместимость с HDCP, разрешение поддерживает 40962160 при 30 Гц и 38402160 при 30 Гц.
4-канал HDMI	Поддержка HDMI 1.3, совместимость с HDCP, разрешение 1920 x 1200 при 60 Гц.
4-канал DVI	DVI совместим с HDMI, поддерживает стандарт HDCP и разрешение 1920 x 1200 при 60 Гц. ,
4-канал VGA	Стандарт сигнала VGA, разрешение поддерживает 1920x1080P при 60 Гц. ,
4-канал SDI	Совместим с HD-SDI, 3G SDI, SD I, разрешение поддерживает 1920x1080P при 60 Гц.
4-канал CVBS	Формат сигнала CVBS, разрешение поддерживает PAL: 720x576I, NTSC: 720x480I
Базовая контрольная карта	Поддержка локального логического управления, управления 232, такого как открытие окна, роуминг и т. д. 2. Поддержка быстрого центрального управления RS232. 3. Поддержка управления контуром RS232.
Карта расширенного управления	Базовая карта, субтитры, эхо (8 каналов), предварительный просмотр, веб-функции в одном, включая функцию карты управления базовой версией

Выход
DVI	DVI совместим с HDMI с максимальным разрешением 1920x1200 при 60 Гц. , поддержка 1920×1200 при 60 Гц
HDMI	Совместимость с HDMI, DVI-D, поддержка HDMI 1.3, разрешение до 1920x1200 при 60 Гц. , разрешение поддерживает HDMI 1.3 , поддержка 1920×1200 при 60 Гц
4к HDMI	Формат видеосигнала поддерживает HDMI 1.4, а максимальное разрешение — 4096x2160 при 30 Гц.

Oтам
Структура шасси	2 слота для входных каналов, 3 слота для выходных каналов
Размер шасси (мм)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Вес (кг)	5.8
Потребляемая мощность (Вт)	2 5
источник питания	Двойной источник питания, 100–240 В переменного тока, 50/60 Гц.
Контроль
RS232 управление	Интерфейс последовательного порта DB9
TCP/IP-управление	Совместимость с протоколом TCP/IP

Входная плата HDMI2.0 – VMH-1I-HD-4K

311

Поддержка HDMI2.0, совместимая с HDCP, поддержка DP1.2

Максимальное входное разрешение 3840x2160 при 60 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Двойная входная плата 4K DP — VMH-2I-DP-4K

312

Поддержка DP1.1, совместимая с HDCP

Максимальное входное разрешение 3840x2160 при 30 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Двойная входная плата HDMI 4K — VMH-2I-HD-4K

313

Поддержка форматов сигналов HDMI, DVI-D, поддержка стандартов HDMI, совместимость с HDCP

Максимальное входное разрешение 3840x2160 при 30 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Четырехканальная входная плата HDMI-VMH-4I-HD

314

Поддержка форматов сигналов HDMI, DVI-D, поддержка стандартов HDMI, совместимость с HDCP

Максимальное входное разрешение 1920x1200 при 60 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Карта четырех входов DVI-VMH-4I-DV

315

Поддержка форматов сигналов HDMI, DVI-D, поддержка HDMI1.3, совместимость с HDCP

Максимальное входное разрешение 1920x1200 при 60 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Карта четырех входов VGA — VMH-4I-VG

316

Поддержка формата сигнала VGA

Максимальное входное разрешение 1920x1080 при 60 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Четырехканальная входная плата SDI-VMH-4I-SD

317

Поддержка формата сигнала SDI, расстояние передачи входного и выходного сигнала до 100 м.

Максимальное входное разрешение 1920x1080 при 60 Гц

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Четырехканальная входная плата CVBS-VMH-4I-AV

318

Поддержка формата сигнала CVBS, адаптивного PAL и NTSC.

Поддержка разрешения PAL: 720x576I, NTSC: 720x480I

Один входной сигнал поддерживает произвольное оконное управление.

Поддержка функции наложения символов входного сигнала

Благодаря встроенной технологии управления EDID поддержка управления DDC

С функцией экономии при отключении питания

Карта аудиовхода Quad DVI — VMH-4I-DVA

319

4-способ входного сигнала DVI (интерфейс DVI со звуком)

Разъем: гнездовой порт DVI-I

Нормальное рабочее энергопотребление: 7,1 Вт

Формат видеосигнала: совместимый с HDMI, DVI-D

Стандарт: поддержка HDMI1.3, совместимая с HDCP

Входное разрешение: до 1920x1200 при 60 Гц

Формат аудиосигнала: встроенное аудио поддерживает форматы PCM, Dobly Digital, DTS, DTS-HD.

Четырехканальная плата аудиовхода HDMI-VMH-4I-HDA

321

4-канальный входной сигнал HDMI, 4-канальный аналоговый встроенный аудиосигнал

Разъем: 19-контактный разъем типа A, аудиоразъем Phoenix.

Нормальное рабочее энергопотребление: 9 Вт

Формат видеосигнала: совместимый с HDMI, DVI-D

Стандарт: поддержка HDMI1.3, совместимая с HDCP

Входное разрешение: до 1920x1200 при 60 Гц

Формат аудиосигнала: встроенное аудио поддерживает форматы PCM, Dobly Digital, DTS, DTS-HD; внешнее аудио поддерживает формат PCM, PCM 48 кГц

Четырехканальная плата декодирования IP-VMH-4I-IP

322

1 входной интерфейс RJ45, поддерживает декодирование стандартного протокола H.264/H.265/RTSP/RTP; 1 2K Вход HDMI

RJ45 поддерживает декодирование с разрешением 3840*2160@30; HDMI поддерживает входное разрешение до 1920*1200.

Поддерживает доступ к сетевым камерам от основных производителей, представленных на рынке (Hikvision, Dahua и т. д.); поддерживает 1-канал 4K30 Гц, или 2-канал 4K при 24 Гц, или 4-канал 1080P при 60 Гц, или 9-канал 1080P при 25 Гц, или 16-канал 720P @25 Гц или 32-декодирование канала D1, декодирование сетевого сигнала и настенное отображение

Поддержка нескольких экранов, включая 1 экран, 4 экрана, 9 экранов, 16 экранов, 36 экранов и пользовательское разделение.

Поддержка ONVIF, RTSP и других сетевых протоколов потоковой передачи.

Поддерживает увеличение любого отдельного видеопотока для заполнения окна.

Поддержка одного входного сигнала. Поддержка произвольного оконного режима.

Поддержка PTZ-управления сетевыми камерами

Четырехканальная независимая плата аудиовыхода-VMH-4O-AD

323

4-канальный аналоговый аудиовыход терминала Phoenix

Разъем: 3-контактный разъем

Выходной порт: 4-выходной порт Auido

Поддержка независимого переключения звука или группового синхронного переключения связанной видеостены.

Поддержка регулировки выходной громкости

Поддержка сохранения и вызова сцены

Поддержка аудиоформата PCM, частота дискретизации звука составляет 48 кГц.

Входной терминал поддерживает встроенный или внешний аудиосигнал.

С функцией памяти при выключении питания

Выходная плата Quad DVI (два слоя) — VMH-4O-DV

324

Поддержка форматов сигнала DVI, HDMI

Максимальное выходное разрешение составляет 1920x1200 при 60 Гц и поддерживает пользовательское выходное разрешение.

Экран вывода поддерживает множество функций, таких как сращивание, разделение, наложение, масштабирование, растяжение, обрезка, «картинка в картинке», роуминг и т. д.

Выходной внешний экран с одним дисплеем поддерживает до 2 окон отображения.

С функцией памяти при выключении питания

Четырехканальная выходная плата HDMI (два слоя) -VMH-4O- HD

325

Поддержка форматов сигнала DVI, HDMI

Максимальное выходное разрешение составляет 1920x1200 при 60 Гц и поддерживает пользовательское выходное разрешение.

Экран вывода поддерживает множество функций, таких как сращивание, разделение, наложение, масштабирование, растяжение, обрезка, «картинка в картинке», роуминг и т. д.

Выходной внешний экран с одним дисплеем поддерживает до 2 окон отображения.

С функцией памяти при выключении питания

Двойная выходная плата HDMI 4K (два слоя) -VMH-2O-HD-4K

326

Поддержка форматов сигнала DVI, HDMI

Максимальное выходное разрешение поддерживает до 4096x2160 при 30 Гц и поддерживает пользовательское выходное разрешение.

Экран вывода поддерживает множество функций, таких как сращивание, разделение, наложение, масштабирование, растяжение, обрезка, «картинка в картинке», роуминг и т. д.

Выходной внешний экран с одним дисплеем поддерживает до 2 окон отображения.

С функцией памяти при выключении питания

Двухканальная выходная плата DVI (четыре слоя) — VMH-2O-DV

327

2-способ выходного сигнала DVI

Разъем: гнездовой порт DVI-I

Нормальное рабочее энергопотребление: 8,8 Вт

Формат видеосигнала: DVI, совместимый с HDMI.

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Выбор слоя: поддержка 4 2слоев сигнала K или 2 4слоев сигнала K@30 или слоя сигнала 1 4K@60.

Двухканальная выходная плата HDMI (четыре слоя) -VMH-2O-HD

328

2-способ выходного сигнала HDMI;

Разъем: 19-контактный разъем типа A;

Нормальное рабочее энергопотребление: 8,8 Вт;

Формат видеосигнала: совместимый с HDMI, DVI-D;

Стандарт: Поддержка HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Одноканальная выходная плата DVI (восемь слоев) -VMH-1O-DV

329

1-выходной сигнал канала DVI;

Разъем: гнездовой порт DVI-I;

Нормальное рабочее энергопотребление: 8,8 Вт;

Формат видеосигнала: DVI, совместимый с HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Выбор слоя: поддержка 8-слоев сигнала канала 2K, 4-слоев сигнала канала 4K@30 или 2-слоев сигнала канала 4K@60;

Одноканальная выходная плата HDMI (восемь слоев) -VMH-1O-HD

331

1 выходной сигнал HDMI;

Разъем: 19-контактный разъем типа A;

Нормальное рабочее энергопотребление: 8,8 Вт;

Формат видеосигнала: совместимый с HDMI, DVI-D;

Стандарт: Поддержка HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Карта управления базовой версией -VMH-CC-DE

332

Поддержка локального логического управления, такого как открытие окна, роуминг и т. д.

Поддержка быстрого центрального управления RS232.

Поддержка управления контуром RS232

Карта расширенного управления -VMH-CC-AE

333

Поддержка локального логического управления, такого как открытие окна, роуминг и т. д.

Поддержка быстрого центрального управления RS232.

Поддержка управления контуром RS232

Поддержка базовой карты высокого разрешения

Поддержка прокрутки субтитров

Поддержка эха предварительного просмотра

Встроенный веб-интерфейс управления взаимодействием человека и компьютера, гуманный дизайн, поддержка компьютеров, мобильных телефонов, планшетов и других устройств управления системой, совместимость с несколькими браузерами, что делает работу более удобной.

Через веб-интерфейс пользователя можно реализовать обнаружение подключения сигнальной платы, переключение сигнала, предварительный просмотр сигнала, вызов сцены, сохранение сцены, опрос сцены, онлайн-управление обновлением, сброс настроек к заводским настройкам и т. д.

Многофункциональная плата экологического контроля-VMH-IO-FDE

334

Сигнальный интерфейс: 1 3-контактный интерфейс Phoenix RS485, 1 штекерный разъем RS232, 1 ИК-вход, 1 ИК-выход (3,5 мм), 2 3-контактных интерфейса Phoenix, 1 интерфейс RJ45, 1 кнопка сброса

Поддерживает пересылку протоколов нескольких портов друг другу; поддерживает последовательный порт из сети в последовательный порт, последовательный порт в сеть, сеть в сеть, последовательный порт ввода-вывода в сеть, инфракрасное управление, инфракрасное обучение

Поддержка нескольких скоростей передачи данных

Каждый порт может поддерживать пересылку до 30 пакетов.

Управление пересылочным выходом, может управлять различными периферийными устройствами, может разработать собственный интерфейс.

Поддержка инфракрасного обучения

С функцией экономии при отключении питания
