Обзор
CC-9N — это новейшая интеллектуальная система управления питанием, выпущенная Tendzone для общей отрасли. Этот продукт поддерживает интеллектуальную статистику энергопотребления, которая может подсчитывать индивидуальное энергопотребление каждого выходного внешнего устройства, а также общее энергопотребление всех внешних устройств. Передняя панель оснащена одной интеллектуальной кнопкой полного включения/выключения и отдельной кнопкой включения/выключения для каждого канала, что позволяет одновременно включать/выключать все каналы и включать/выключать один канал.
Устройство имеет встроенную защиту от перегрузки по току, обеспечивающую безопасность использования электропитания оборудования. Он подходит для центров управления и контроля, больших мультимедийных конференц-залов, многофункциональных залов, систем вещания, учебных центров, мультимедийных классов, элитных вилл, отелей, умных домов и т. д. Он может широко использоваться в правительстве/предприятиях, общественная безопасность, юстиция, финансы, транспорт, вооруженная полиция, образование, медицина и другие отрасли.
Функции
Поддерживает настройку режимов работы устройства, включая режим секвенсора и режим реле. В режиме секвенсора можно настроить порядок и задержку переключения каждого канала. В режиме реле каждым переключателем каналов можно управлять только с помощью ручных кнопок, веб-фона и команд управления.
Поддерживает индивидуальное включение/выключение 8 интерфейсов выходной мощности через фон веб-страницы и кнопки управления на передней панели устройства, а также поддерживает полное управление включением/выключением 8 интерфейсов выходной мощности;
Обычная защита от случайного срабатывания сенсорной клавиши: чтобы предотвратить случайное касание, заблокируйте или разблокируйте кнопку управления выходной мощностью с помощью кнопки блокировки на передней панели устройства;
Расширенное разрешение для предотвращения случайной блокировки сети касанием: позволяет администраторам войти в Интернет и настроить функцию блокировки или разблокировки всех кнопок управления на передней панели устройства для предотвращения случайных касаний. Разблокировка может быть произведена только после прохождения проверки прав администратора;
Воздушный выключатель (защита от перегрузки по току): небольшой автоматический выключатель, 40 А, двухполюсный воздушный выключатель 2P;
Молниезащита: со схемой подавления перенапряжений;
В полностью открытом или полностью закрытом состоянии время задержки каждого канала может быть установлено отдельно, с максимальной задержкой 999 секунд и задержкой по умолчанию 1 секунда;
Поддержка сторонних платформ для управления устройствами через сеть, удаленного получения входного напряжения, каждого выходного тока, потребляемой мощности, энергопотребления, рабочего времени, аварийных сигналов тревоги и другой информации, удаленного переключения выхода интеллектуальной эксплуатации и управления питанием, настройки режим работы, время задержки включения, переключатель времени и другие параметры; сетевой интерфейс дистанционного управления (время включения/выключения устройства), интерфейс удаленной статистики мощности (текущий выходной ток каждого канала, текущее энергопотребление каждого канала) и рабочее состояние каждого порта;
Информация о тревоге, когда выходной ток каждого источника питания слишком велик или слишком мал. Порог тока тревоги и порог времени настраиваются и по умолчанию не включены. Информация о тревогах передается на стороннюю платформу удаленного управления и обслуживания через сеть;
После выключения и повторного включения устройства оно автоматически переходит в настроенный предустановленный режим, в том числе: полное включение, полное выключение и восстановление состояния до сбоя питания;
8 групп таймеров, которые можно комбинировать произвольно; поддержка настройки времени переключения для каждого выхода, а период цикла можно настроить для выполнения только один раз или каждый день, неделю, месяц и т. д.;
На передней панели имеется гнездо 5-жильного кабеля национального стандарта для длительного электропитания; на задней панели имеется 5 гнезд с отверстиями 5- национального стандарта и 3 универсальных гнезда с отверстиями 3-, из которых 8 гнезд на задней панели можно контролировать;
На передней панели имеется ЖК-экран, который опрашивает и отображает рабочую информацию об устройстве, такую как: имя устройства/модель устройства/версия программного и аппаратного обеспечения, сетевая информация (IP-адрес/MAC-адрес), системная дата, статистика тока/напряжения/общей мощности устройства. каждый канал и может контролировать состояние каждого канала;
На передней панели имеется 1 индикатор противослучайной сенсорной блокировки LOCK, 1 индикатор основного питания PWR, 1 индикатор сети LINK, 1 индикатор работы RUN и индикаторы рабочего состояния каналов CH1–CH8.

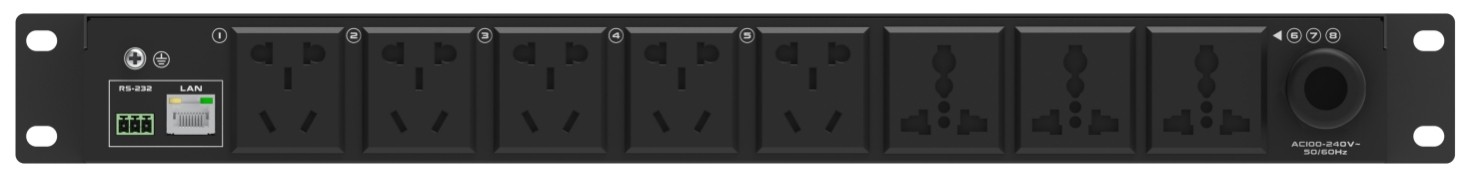

Задняя панель
горячая этикетка : интеллектуальный менеджер по эксплуатации и техническому обслуживанию, Китай интеллектуальные менеджеры по эксплуатации и техническому обслуживанию производители, поставщики, завод
СПЕЦИФИКАЦИИ
|
Аппаратная функция |
|
|
Настройки режима |
Поддержка настройки режимов работы устройства, в том числе: режим секвенсора, режим реле; По умолчанию устройство работает в режиме секвенсора, в котором можно настроить порядок и задержку переключения каждого канала; в режиме реле каждым переключателем каналов можно управлять только с помощью ручных кнопок, веб-интерфейса или команд управления; |
|
Выходной переключатель мощности |
Поддержка включения/выключения 8 интерфейсов вывода мощности через фон веб-страницы и кнопки управления на передней панели устройства; Он также поддерживает полное управление включением/выключением 8 интерфейсов выходной мощности; |
|
Тип интерфейса питания |
На передней панели имеется одна розетка 5-основного типа национального стандарта для длительного электропитания; задняя панель имеет пять гнезд с отверстиями 5-национального стандарта и три универсальных гнезда с отверстиями 3-, из которых восемью гнездами на задней панели можно управлять. |
|
Центральный интерфейс управления |
1-способ управления RS232, 1-способ управления сетью RJ45; |
|
USB-интерфейс |
1 интерфейс TYPE-A для обновления программного обеспечения; 1 интерфейс TYPE-B, используемый для отладки оборудования; |
|
ЖК-дисплей |
Отображение опроса ЖК-экрана, например: имя устройства/модель устройства/версия программного и аппаратного обеспечения, сетевая информация (IP-адрес/MAC-адрес), системная дата, статистика тока/напряжения/общей мощности каждого канала; |
|
Светодиодный индикатор работы |
На передней панели имеется 1 индикатор защиты от случайного касания блокировки, 1 индикатор основного питания PWR, 1 индикатор сети LINK, 1 индикатор работы RUN, а на передней панели отображаются индикаторы рабочего состояния выходов каналов CH1 ~ CH8; |
|
Блокировка сенсорного ключа от случайного срабатывания. |
Во избежание случайного срабатывания заблокируйте или разблокируйте кнопку управления выходной мощностью через кнопку блокировки на передней панели устройства; |
|
Ключевой тон подсказки |
При работе с кнопками управления на передней панели раздается звуковой сигнал; |
|
Воздушный выключатель (защита от перегрузки по току) |
Миниатюрный автоматический выключатель, 40А, двухполюсный воздушный выключатель 2P; |
|
Молниезащита |
Со схемой подавления перенапряжения; |
|
Максимальная мощность нагрузки |
6500 Вт, напряжение 220 В, общий выходной ток нагрузки оборудования составляет около 30 А, а максимальный выходной ток одной розетки — 10 А; |
|
Входная мощность |
100-230В переменного тока, 50/60 Гц, вход поставляется с 3-жильным 6-квадратным шнуром питания длиной 1,8 метра, неизолированный провод (без вилки питания) |
|
Сброс к заводским настройкам |
С кнопкой сброса настроек по умолчанию |
|
Пульт дистанционного управления |
|
|
Встроенная веб-страница |
Встроенная веб-страница, поддерживает функцию управления входом пользователя, поддерживает управление каждой выходной мощностью устройства, сетью, обновлением системы, централизованным управлением и другими конфигурациями. |
|
Изменение пароля пользователя |
Поддержка изменения пароля пользователя для входа в систему |
|
Статистика пользователей онлайн |
Поддержка статистики пользователей, в данный момент заходящих на устройство. |
|
Дистанционное управление и обслуживание |
Поддержка сторонних платформ для управления устройствами через сеть, удаленного получения такой информации, как выходное напряжение, ток, потребляемая мощность, энергопотребление, рабочее время, аномальные сигналы тревоги и т. д. каждого канала, удаленное переключение выхода каждого канала, настройка рабочего режима, время задержки включения, переключатель времени и другие параметры; обеспечить сетевой интерфейс дистанционного управления (время включения/выключения устройства), интерфейс удаленной статистики мощности (текущий выходной ток каждого канала, текущая выходная мощность каждого канала); |
|
Функция сигнализации |
выдача информации о тревоге, когда выходной ток каждого источника питания слишком велик или слишком мал, а пороговое значение тока и временной порог настраиваются; Не включено по умолчанию; передавать информацию о тревогах на стороннюю платформу удаленного управления и обслуживания через сеть; |
|
Управление последовательным портом |
Поддержка других устройств для управления устройством через последовательный порт; поддержка настройки параметров последовательного порта, таких как скорость передачи данных, бит данных, проверка четности, стоповый бит и т. д. |
|
Сетевое управление |
Поддержка протокола управления сетью TCP/UDP; интеллектуальное каскадирование может быть достигнуто через сетевой интерфейс RJ45, и одновременно можно управлять до 255 интеллектуальными диспетчерами управления и обслуживания; |
|
Предоставить API управления устройством |
Устройство поддерживает предоставление интерфейса API, интегрируется и управляется сторонними системами, а также предоставляет интерфейс веб-сокета; |
|
Дополнительные возможности |
|
|
Расширенное разрешение для предотвращения случайной блокировки сенсорной сети |
Администраторы могут войти в Интернет и настроить блокировку или разблокировку всех кнопок управления на передней панели устройства во избежание случайных прикосновений. Разблокировка может быть произведена только после прохождения проверки полномочий администратора; |
|
Обычный анти-случайный замок с сенсорным ключом. |
Поддержка блокировки или разблокировки кнопки управления выходной мощностью с помощью кнопки блокировки на передней панели устройства; |
|
Функция задержки канала |
В полностью открытом или полностью закрытом состоянии время задержки каждого канала может быть установлено отдельно, с максимальной задержкой 999 секунд и задержкой по умолчанию 1 секунда; |
|
Режим восстановления памяти |
После выключения и повторного включения устройства оно автоматически переходит в настроенный предустановленный режим, в том числе: полное включение, полное выключение и восстановление состояния до сбоя питания. |
|
Таймер |
8 групп таймеров, которые можно комбинировать произвольно; поддержка настройки времени переключения для каждого выхода, а период цикла можно настроить для выполнения только один раз или каждый день, неделю, месяц и т. д.; |
|
Запрос статуса работы |
Поддержка запроса параметров рабочего состояния, таких как выходное напряжение, выходной ток, мощность, энергопотребление, рабочее время и т. д. для каждого канала; поддержка запроса параметров рабочего состояния через Интернет или другие платформы; |
|
Статистика выходной мощности |
Статистика потребления электроэнергии 8 выходных портов; Поддержка запроса статистической информации через Интернет или другие платформы; мощность можно сбросить вручную; |
|
Управление системой |
|
|
Системная информация |
Поддержка веб-отображения информации об устройстве, такой как имя устройства, тип устройства, модель устройства, версия программного и аппаратного обеспечения, MAC-адрес и т. д. |
|
Изменить имя устройства |
Поддерживает изменение имени устройства через Интернет; |
|
Конфигурация системы |
Поддержка настройки синхронизации времени, NTP, моста и других функций; |
|
Список услуг |
Поддерживает управление основными системными службами, отслеживает состояние каждой базовой системной службы и может запускать и останавливать программы системных служб; |
|
ВебДав |
Поддержка загрузки, скачивания, создания, изменения и других операций с файлами на устройстве через Интернет; |
|
Конфигурация сети |
Поддержка IP-адреса сети, маски подсети, шлюза по умолчанию, DNS и других конфигураций; |
|
Протокол управления |
Поддержка протокола последовательного порта, сетевого протокола TCP\UDP; |
|
Физические параметры |
|
|
Рабочая среда |
Температура -10 градус -50 градус, влажность 10–80 %, рекомендуемая высота над уровнем моря Меньше или равна 2000 метрам. |
|
Среда хранения |
Температура {{0}}~65 градусов, влажность 0~95%, рекомендуемая высота Меньше или равна 2000 метров. |
|
Размер оборудования (ширина*высота*глубина) |
436,8 мм *50 мм *300 мм |
|
Вес продукта |
Вес без упаковки 4,5 кг, вес в упаковке 5,4 кг. |
