Обзор
Серия CLIMBER-1009 — это новейший 12-в-1 многофункциональный терминальный хост от TENDZONE, созданный на основе многолетнего опыта комплексной разработки продуктов. Это передовое решение сочетает в себе новейшие аудиоалгоритмы TENDZONE, видеокодеки, централизованное управление, обработку мультимедиа, удаленную связь и другие технологии. CLIMBER-1009 – это многофункциональное интегрированное устройство нового поколения, оптимизированное для встраиваемых систем, оснащенное отечественными базовыми процессорами.
Этот продукт, разработанный с учетом гибкости, имеет конструкцию сменной карты, позволяющую удовлетворить различные потребности в конкретных сценариях. Он объединяет ряд функций, включая удаленные видеоконференции, локальную запись и вещание, усиление звука, матричное переключение видео, контроль периферийных устройств, централизованный унифицированный сенсорный ввод, кодеки распределенного ввода и вывода, доступ IPC, гигабитный коммутатор POE и многое другое. CLIMBER-1009 идеально подходит для применения в мультимедийных конференц-залах, умных классах, лекционных залах, многофункциональных залах, мобильных командно-диспетчерских центрах и других средах.
Этот 12-в-1 многофункциональный хост-терминал поддерживает различные операции, такие как локальные и удаленные собрания, удаленную потоковую передачу в реальном времени, обучение, контроль, обучение и мобильное управление. Он обеспечивает плавную интеграцию с различными аудиовизуальными и экологическими периферийными устройствами, обеспечивая интеллектуальную и эффективную работу. Его можно настроить как гиперконвергентное устройство «все в одном» со встроенным компьютером OPS, беспроводной проекцией экрана и модулями беспроводных микрофонов, предлагая комплексное решение, которое экономит место и упрощает взаимодействие с пользователем.
Благодаря новому поколению чипов обработки мультимедиа CLIMBER-1009 обеспечивает высокую производительность и поддерживает видеокодек H.265 4K@60fps, улучшая качество изображения и звука для превосходного качества HD. Кроме того, он отличается значительными улучшениями в совместимости, сетевой адаптации, управлении задержками, предотвращении потери пакетов, многоэкранной обработке и одновременной многофункциональной обработке, что делает его оптимальным решением для правительства, предприятий, общественной безопасности, образования, медицины и т. д. другие отрасли.
Функции
ОПС Компьютер:
- Встроенный компьютер OPS, соответствует офисным требованиям и позволяет установить офисное программное обеспечение, такое как Tencent Meeting, для программных видеоконференций. (Настраивается с использованием отечественных OPS в соответствии с конкретными потребностями).
Умное централизованное управление:
- Интегрированное управление мультимедийным оборудованием через конференц-планшет, обеспечивающее унифицированное управление аудио и видео, видеоконференциями, записью, вещанием и периферийными устройствами сторонних производителей.
- Поддерживает общие интерфейсы центрального управления, такие как RS232/485/IR/IO/RELAY, для легкой интеграции с другими устройствами.
- Поддерживает протокол Zigbee IoT для дополнительных возможностей управления.
- Двунаправленное управление по одному последовательному каналу для упрощения управления системой.
- Сочетает проводное управление с беспроводным управлением через Интернет вещей, обеспечивая стабильную работу и предотвращая помехи.
Видеоматрица высокой четкости 4K:
- 4-входная-6-бесшовная видеоматрица HD 4K60 с полной гибкостью для нескольких конфигураций экрана.
- Поддерживает разнообразные сценарии, такие как мультимедийные конференц-залы, мультимедийные классы и командные центры.
- Облегчает локальное централизованное управление, отображение, звукоусиление и другие требования.
- Поддерживает технологию кодека распределенной интерактивной системы мультимедийной информации (MIDIS), функционирующую как распределенный интерфейс ввода/вывода.
Цифровой аудиопроцессор:
- 8-входной-4-полнофункциональный аудиоинтерфейс, включая встроенный сетевой звук и поддержку звука HDMI.
- Встроенный аудиоалгоритм 5А, который снижает реверберацию и шум, идеально подходит для учебных аудиторий и конференц-залов.
- Встроенный цифровой усилитель номинальной мощностью 2×100 Вт обеспечивает чистое и мощное звучание.
Видеоконференции:
- Локальная функция записи и воспроизведения для видеоконференций.
- Поддерживает удаленные интерактивные вызовы SIP, обеспечивая двунаправленную аудио- и видеосвязь для удаленного сотрудничества.
- Дополнительная многосторонняя интерактивная авторизация для плавной интеграции со сторонними платформами видеоконференций, поддерживающими стандартные протоколы.
Беспроводной микрофон:
- Хост-приемник УВЧ, поддержка беспроводного доступа к портативному микрофону, для локального звукоусиления, записи конференций, усиления речи на видеоконференциях;
Беспроводная проекция экрана:
- Поддержка беспроводного отображения изображения рабочего стола портативного устройства, смартфона или планшета на экране с помощью небольшого ключа или клиента проекции экрана.
Сетевой коммутатор POE:
- Поддерживает подачу питания, изображение и управление IPC по одному кабелю, что упрощает проводку и установку.
- Управление сетью TCP/UDP для сторонних устройств, улучшающее системную интеграцию.
- Предоставляет документацию по интерфейсу API для пользовательской интеграции.
Локальная запись и воспроизведение:
- Поддерживает локальную запись от 4 до 6 видеопотоков, что упрощает хранение и доступ к видео.
- Идеально подходит для записи совещаний, прямых трансляций событий и учебных занятий.
Интерфейс ввода/вывода:
- Поддерживает интеграцию с мультимедийными распределенными интерактивными системами для распределенного планирования и управления.
- Предоставляет несколько вариантов ввода-вывода для гибкого подключения и управления системой.
Доступ к МПК:
- Поддерживает до 16 видеовходов IPC с возможностью локального вывода и записи.
- Идеально подходит для сред, требующих интеграции видеонаблюдения и мониторинга.
Стабильный и надежный:
- Построен на встроенной системе Linux, обеспечивающей невосприимчивость к вирусам и безопасную рабочую среду.
- Конструкция структуры операторского класса для непрерывной работы 24 часа в сутки, 7 дней в неделю, что делает систему очень надежной и подходящей для критически важных приложений.
- Устройство можно установить в стандартный шкаф или использовать независимо, предлагая гибкие возможности установки.
- ЖК-дисплей на передней панели для удобного мониторинга и обновления состояния.
- Двойные переключатели питания (жесткое и мягкое питание) для бесперебойной работы и функций режима ожидания/пробуждения системы.

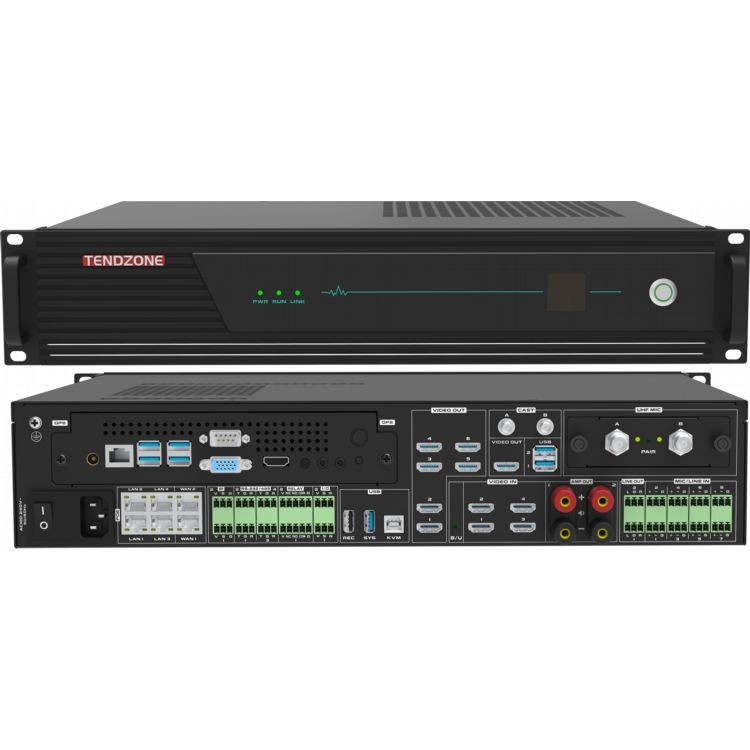

Изображение задней панели:
(1) Компьютер OPS (2) Выключатель питания хоста (3) Питание хоста (4) Порты Gigabit Ethernet * 6 (4 из них POE) (5) ИК-инфракрасный интерфейс * 2 (6) RS-232/485 интерфейс * 3 + Порт отладки RS-232/485 * 1 (7) Порт управления ELAY * 2 (напряжение и ток: 12 В/не более 1A) (8) Интерфейс ввода-вывода*2 (напряжение и ток: 12 В/не более 1 А) (9) USB Type-A *2, USB Type-B*1 (10) Выходной порт HDMI* 6 ( {{ 30}} ) Входной порт HDMI *4 ( 1 2 ) Разъем усилителя 100 Вт при 8 Ом * 2 пары ( 13 ) Л/П разъем Phoenix стереовыход * 2 (всего 4 независимых аудиовыхода) (14) Входной порт MIC/LINE * 8 (15) Беспроводная проекция CAST (16) Беспроводной голосовой модуль УВЧ
горячая этикетка : Интегрированный процессор «двенадцать в одном», Китай Интегрированные процессоры «двенадцать в одном» производители, поставщики, завод
СПЕЦИФИКАЦИИ
|
проект |
Технические характеристики |
|
Безопасный и стабильный |
Принятие системной архитектуры промышленного уровня, разработанной на основе системы LINUX, без вирусов. |
|
Интерфейс данных |
2 порта USB типа A, 1 порт USB типа B |
|
Сетевая камера |
12 локальных сетевых камер, 4 сетевых переадресации |
|
Видеокодек |
До 4 каналов кодирования 1080P60, до 4 каналов декодирования 1080P@60 или 8 каналов кодирования 1080P@30 и 8 каналов декодирования 1080P@30; |
|
Аудио и видео протокол |
Аудио поддерживает G.711, G.722, G722.1, G722.1C, AAC и поддерживает декодирование потоков аудиокода. Видео поддерживает H.264HP, MP, BP, H265MP. |
|
Дисплейный терминал |
Встроенная функция разделения видео, которая может реализовать синтез одного экрана/картинки в картинке/картинки вне картинки, наложение субтитров, наложение имени терминала и отображение логотипа станции в одиночном, двойном, трех, четырех, пяти, шести, семь, восемь, девять, десять, тринадцать и шестнадцать разделенных экранов |
|
панель управления |
Поддерживает различные панели управления, дополнительный 10,1-дюймовый проводной сенсорный экран Android (стандартно без настенного крепления, без поддержки POE), 10,1-дюймовый сетевой настольный сенсорный экран с поддержкой PoE, 10,{{5 }}дюймовый настенный сенсорный экран с сетевым PoE (стандартно для настенной нижней коробки) |
|
Скорость кодека |
Максимум 16 каналов кодека 1080P, 512 Кбит/с~16 Мбит/с на канал |
|
Аудиовход |
8-Вход терминала Phoenix (поддерживает вход микрофона с фантомным питанием 48 В или линейный вход), 4 -Вход встроенного аудиовхода HDMI, 1-Вход аудиовхода OPS, 1-Вход аудиовход беспроводной проекции (дополнительно), 1-аудиовход беспроводного речевого модуля (дополнительно) |
|
Аудиовыход |
4-линейный аудиовыход (или 2 пары стереовыходов L/R Phoenix), 2-выход цифрового усилителя мощностью 100 Вт при 8 Ом (или 2-цифровой выход 150 Вт при 4 Ом выход усилителя), 2 -способ HDMI, встроенный аудиовыход; поддержка регулировки громкости, аудио поддерживает синхронизацию и микширование. HDMI OUT1 поддерживает усиление всех аудиовходов, HDMI OUT2~HDMI OUT6 поддерживают только усиление звука сетевого потока RSTP. |
|
Видео вход |
4 входных интерфейса HDMI, 16 входов для сетевых IP-камер; HDMI IN1 и HDMI IN3 поддерживают вход с максимальным разрешением 4K30, а HDMI IN2 и HDMI IN4 поддерживают вход с максимальным разрешением 1920*1080@60; |
|
Видеовыход |
1) 6- канальный выходной интерфейс HDMI, из которых HDMI OUT2~HDMI OUT6 являются гомологичными выходными сигналами; HDMI OUT1 поддерживает максимальное разрешение 4K30, а HDMI OUT2~HDMI OUT6 поддерживают максимальное разрешение 1920*1080@60; 2) Когда встроенный компьютер OPS открывает встречу Tencent (если камера подключена к HDMI IN), экран встроенного компьютера OPS может выводиться только через HDMI OUT1, а HDMI OUT2~6 может отображать только экран камера, подключенная к HDMI IN; 3) Когда встроенный OPS открывает встречу Tencent (когда только одна USB-камера напрямую подключена к USB-порту OPS в качестве коллекции камер Tencent для встреч), встроенный экран компьютера OPS может выводиться через HDMI OUT1 ~ 6; 4) Когда Tencent Meeting не выполняется, выход HDMI OUT1 и HDMI OUT2~6 можно выбрать из беспроводного проецирования экрана, встроенного компьютера OPS и HDMI IN1~4; |
|
Обработка звука |
Поддерживает автоматическое эхоподавление (AEC), автоматическую регулировку усиления (AGC), автоматическое шумоподавление/подавление (ANC/ANS), автоматическое подавление обратной связи (AFC), матрицу смешивания (AM), компенсацию потерь пакетов (PLC). |
|
Обработка видео |
Поддерживает адаптацию разрешения видео, переключение, распределение, разделение экрана, отображение наложения прокручиваемых субтитров, наложение имени терминала, отображение логотипа станции и настройку параметров изображения; наложение субтитров и имени терминала поддерживает произвольную настройку положения; логотип станции поддерживает регулировку положения верхнего левого, верхнего правого, нижнего левого и нижнего правого положения, а также регулировку прозрачности дисплея; |
|
Протокол связи |
SIP, двойной поток BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Сетевой интерфейс |
1 порт WAN, 5 портов LAN; или настроить 6 сетевых портов для полного подключения; 4 сетевых порта поддерживают питание PoE; Примечание. Если вам необходимо подключиться к коммутатору PoE стороннего производителя, мы рекомендуем использовать сетевой порт, который не поддерживает PoE, для подключения к коммутатору PoE другой стороны, чтобы гарантировать, что один из сетевых портов не обеспечивает внешнее питание PoE. . Старайтесь не подключаться напрямую друг к другу с помощью интерфейсов PoE. |
|
Функция смешивания |
Он также поддерживает локальное аудио, встроенное аудио HDMI и потоки удаленного аудиодоступа к сети RTSP, поступающие в микшер, и может динамически выбирать микширование; он также поддерживает встроенный аудиовход OPS, встроенный аудиовход для беспроводной проекции экрана (дополнительно) и встроенный аудиовход беспроводного голосового модуля (дополнительно), входящий в микшер; |
|
Центральный контроль |
Центральное управление одним касанием: система переключения, регулировка выходной громкости, переключение источника сигнала, управление камерой, управление записью и трансляцией, удаленный вызов, контроль окружающей среды и т. д. Поддерживает подачу питания 12 В на панель управления через порт РЕЛЕ; |
|
Интерфейс экологического контроля |
3-портовой интерфейс RS-232/485, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way инфракрасный ИК |
|
видеоконференция |
Поддержка двухточечных видеоконференций H.323 и отправки вспомогательного потока; Поддержка двухточечных видеоконференций SIP и отправки вспомогательного потока; Один компьютер поддерживает максимум 6-партийных конференций (по протоколу SIP), поддерживает создание нескольких шаблонов конференций, поддерживает запланированные конференции и автоматически созывает конференции в соответствии с запланированным временем; вы можете пригласить новые терминалы присоединиться к конференции во время конференции или исключить терминал из конференции; вы можете отключить/включить звук на любой площадке или отключить/включить звук на всех площадках одним щелчком мыши; При использовании протокола H.323 поддерживается регистрация ГК и можно совершать звонки по коротким номерам; При использовании протокола SIP поддерживается SIP-регистрация и можно совершать звонки по коротким номерам; |
|
Отправить поток |
Поддержка потоковой передачи не менее чем на 8 различных платформ потокового вещания одновременно. |
|
Функция прямой трансляции |
Поддерживает многоадресную рассылку до 10-каналов, прямую трансляцию и по требованию. |
|
Функция записи |
Поддерживает использование в качестве терминала и клиента распространения записи и вещания с максимум 4 локальными потоками записи (или записью 1 4K изображения), формат файла записи и вещания — MP4, поддерживает автоматическое копирование USB-накопителей, принудительное обновление системы USB-накопителей и восстановление исходной конфигурации, поддержка управления содержимым файлов записи (загрузка/экспорт/редактирование/удаление) |
|
Внутренний жесткий диск |
Стандартный 3,5-дюймовый жесткий диск для видеонаблюдения емкостью 2 ТБ, можно расширить до жесткого диска емкостью 12 ТБ через USB. |
|
Сетевая связь |
Поддержка 4 -микширования и воспроизведения аудиоканалов, поддержка режима сна и пробуждения по сети, переключение системы одним касанием |
|
Функция обслуживания |
Поддерживает управление веб-интерфейсом, обеспечивает быструю настройку портов устройств, поддерживает изменение пароля веб-порта, изменение IP-адреса, сброс настроек, обновление программного обеспечения, световой индикатор, инфракрасное обучение, управление журналами, отладку последовательного порта, удаленную отладку через Telnet, удаленное управление эксплуатацией и обслуживанием. |
|
Встроенный компьютерный модуль ОПС |
1) Компьютерный модуль OPS (версия для Windows), стандартная конфигурация, встроенный компьютер OPS 11-го поколения, память 16 ГБ, жесткий диск 512 ГБ, установлена операционная система Windows 11 Professional; 2) Можно установить функцию Tencent Conference, поддерживающую использование внешних видео- и аудиосигналов в качестве камеры и микрофона Tencent Conference. В то же время видеоинтерфейс Tencent Conference может выводиться через локальный интерфейс HDMI OUT1 и усиливаться через локальный аудиоинтерфейс; 3) Интерфейс HDMI OUT2 используется в качестве единственного источника сбора данных для видеовхода Tencent Conference; |
|
Функция беспроводной проекции экрана |
1) Дополнительный модуль беспроводной проекции экрана поддерживает беспроводную передачу изображений с рабочего стола портативного терминала ПК/мобильного телефона/планшета на гиперконвергентные облачные узлы через беспроводной передатчик проекции экрана или клиент проекции экрана, а также вывод через локальный интерфейс HDMI OUT для реализации беспроводного совместного использования. такие функции, как обмен изображениями/презентации/видеофайлы/совместная работа в офисе; 2) USB1 используется для сопряжения с беспроводным передатчиком проекции экрана; USB2 используется для обновления версии программного обеспечения модуля приема беспроводной проекции экрана; 3) Антенну модуля беспроводного приемника можно расширить до потолка конференц-зала, чтобы улучшить прием сигнала беспроводного проекционного экрана; |
|
Встроенный беспроводной голосовой модуль. |
Дополнительный модуль беспроводного микрофона/зажим для воротника/гарнитуры, который поддерживает сопряжение с гиперконвергентными облачными узлами в качестве источника звука для локального звукоусиления, локальной записи и записи широковещательной конференции, а также усиления речи на видеоконференции; Беспроводной модуль приема речи УВЧ, поддерживает одновременную речь с 2 микрофонов; |
|
Установка |
Установка стандартного телекоммуникационного шкафа высотой 2 U. Рекомендуется устанавливать его рядом с периферийным оборудованием, чтобы уменьшить нагрузку на проводку. |
|
Размер устройства |
Размер продукта: ширина * высота * глубина 436,8 мм * 89 мм * 320 мм. |
|
Входное напряжение и ток |
100–240 В переменного тока/50–60 Гц |
|
Энергопотребление устройства |
Без выхода внешнего динамика и устройства с питанием POE: типичное энергопотребление При подключении двух внешних динамиков и внешнего устройства с питанием POE: Потребляемая мощность при полной нагрузке. |
|
Вес оборудования |
Вес нетто всей машины составляет 9,3 кг, а общий вес с упаковкой — 12 кг. |
|
Рабочая температура |
0~45 градусов Рабочая |
|
Влажность Высота |
От 10% до 90%, высота менее или равна 5000 метров. |
80W
350 W
