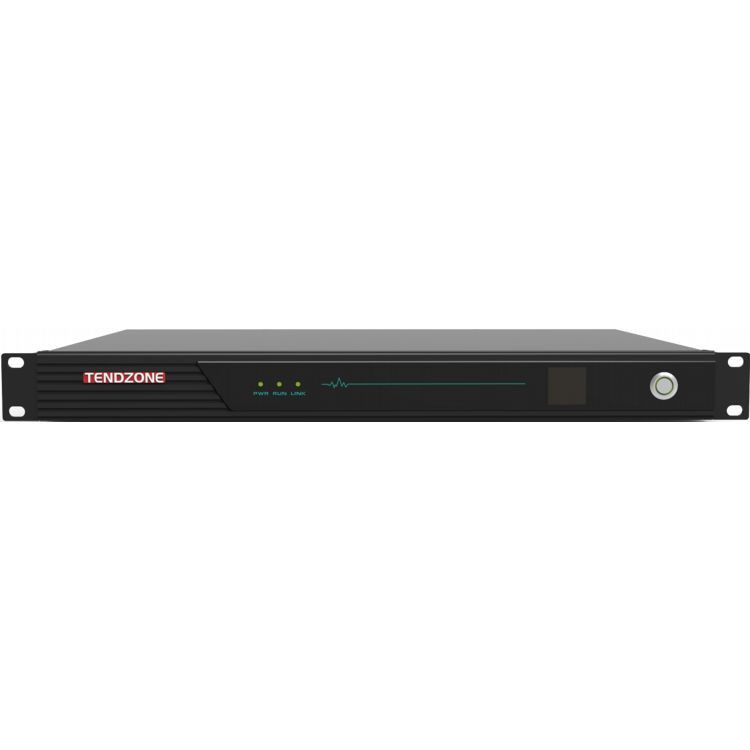

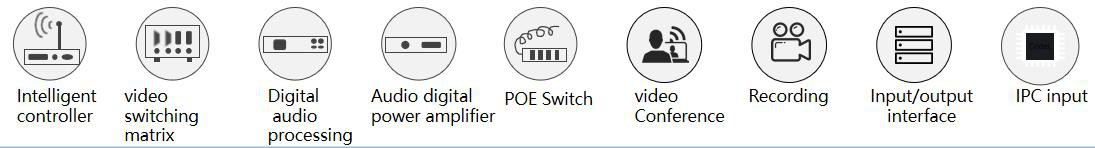

Интегрированный процессор «девять в одном»

проект

АЛЬЗОН-1008

Безопасный и стабильный

Принятие системной архитектуры промышленного уровня, разработанной на основе системы LINUX, без вирусов.

Интерфейс данных

2 порта USB типа A, 1 порт USB типа B

Сетевая камера

12 локальных сетевых камер, 4 сетевых переадресации

Видеокодек

Поддерживает кодирование и декодирование видео до 4K60; поддерживает до 4 каналов кодирования 1080P60 и до 4 каналов декодирования 1080P@60; или 8 каналов кодирования 1080P@30 и 8 каналов декодирования 1080P@30;

Аудио и видео протокол

Аудио поддерживает G.711, G.722, G722.1, G722.1C, AAC и поддерживает декодирование потоков аудиокода.

Видео поддерживает H.264HP, MP, BP, H265MP.

Дисплейный терминал

Встроенная функция разделения видео, которая может реализовать синтез одного экрана/картинки в картинке/картинки вне картинки, наложение субтитров, наложение имени терминала и отображение логотипа станции в одиночном, двойном, трех, четырех, пяти, шести, семь, восемь, девять, десять, тринадцать и шестнадцать разделенных экранов

панель управления

Поддерживает различные панели управления, дополнительный 10,1-дюймовый проводной сенсорный экран Android (стандартно без настенного крепления, без поддержки POE), 10,1-дюймовый сетевой настольный сенсорный экран с поддержкой PoE, 10,{{5 }}дюймовый настенный сенсорный экран с сетевым PoE (стандартно для настенной нижней коробки)

Скорость кодека

Максимум 16 каналов кодека 1080P, 512 Кбит/с~16 Мбит/с на канал

Аудиовход

8-Входной разъем Phoenix (поддерживает микрофонный вход с фантомным питанием 48 В или линейный вход), 4- вход встроенного аудиовхода HDMI

Аудиовыход

4-линейный аудиовыход (или 2 пары стереовыходов L/R Phoenix), 2-выход цифрового усилителя мощностью 100 Вт при 8 Ом (или 2-цифровой выход 150 Вт при 4 Ом выход усилителя), 2-способ HDMI, встроенный аудиовыход; поддержка регулировки громкости, аудио поддерживает синхронизацию и микширование

Видео вход

4 входных интерфейса HDMI, 16 входов для сетевых IP-камер; HDMI IN1 и HDMI IN3 поддерживают вход с максимальным разрешением 4K30, а HDMI IN2 и HDMI IN4 поддерживают вход с максимальным разрешением 1920*1080@60;

Видеовыход

2 выходных интерфейса HDMI, HDMI OUT1 и HDMI OUT2 поддерживают выход максимального разрешения 4K30;

Обработка звука

Поддерживает автоматическое эхоподавление (AEC), автоматическую регулировку усиления (AGC), автоматическое шумоподавление/подавление (ANC/ANS), автоматическое подавление обратной связи (AFC), матрицу смешивания (AM), компенсацию потерь пакетов (PLC).

Обработка видео

Поддерживает адаптацию разрешения видео, переключение, распределение, разделение экрана, отображение наложения прокручиваемых субтитров, наложение имени терминала, отображение логотипа станции и настройку параметров изображения; наложение субтитров и имени терминала поддерживает произвольную настройку положения; логотип станции поддерживает регулировку положения верхнего левого, верхнего правого, нижнего левого и нижнего правого положения, а также регулировку прозрачности дисплея;

Протокол связи

SIP, двойной поток BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Телнет, TLS;

Сетевой интерфейс

1 порт WAN, 5 портов LAN; или настроить 6 сетевых портов для полного подключения; 4 сетевых порта поддерживают питание PoE;

Примечание. Если вам необходимо подключиться к коммутатору PoE стороннего производителя, мы рекомендуем использовать сетевой порт, который не поддерживает PoE, для подключения к коммутатору PoE другой стороны, чтобы гарантировать, что один из сетевых портов не обеспечивает внешнее питание PoE. . Старайтесь не подключаться напрямую друг к другу с помощью интерфейсов PoE.

Функция смешивания

Поддерживает локальное аудио, встроенное аудио HDMI и потоки удаленного доступа к сети RTSP, поступающие в микшер, и может динамически выбирать микширование.

Центральный контроль

Центральное управление одним касанием: система переключения, регулировка выходной громкости, переключение источника сигнала, управление камерой, управление записью и трансляцией, удаленный вызов, контроль окружающей среды и т. д.

Интерфейс экологического контроля

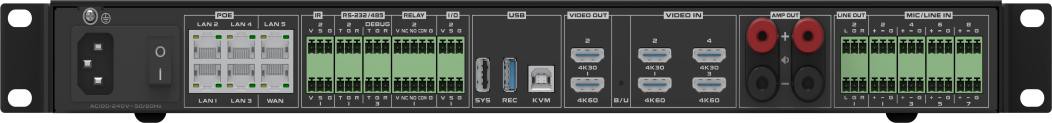

3-интерфейс RS-232/485, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way инфракрасный ИК

Видеоконференция​

Поддержка двухточечных видеоконференций H.323 и отправки вспомогательного потока;

Поддержка двухточечных видеоконференций SIP и отправки вспомогательного потока;

Один компьютер поддерживает максимум 6-партийных конференций (по протоколу SIP/H.323), поддерживает создание нескольких шаблонов конференций, поддерживает запланированные конференции и автоматически созывает конференции в соответствии с запланированным временем; вы можете пригласить новые терминалы присоединиться к конференции во время конференции или исключить терминал из конференции; вы можете отключить/включить звук на любой площадке или отключить/включить звук на всех площадках одним щелчком мыши;

При использовании протокола H.323 поддерживается регистрация ГК и можно совершать звонки по коротким номерам;

При использовании протокола SIP поддерживается регистрация SIP и можно совершать звонки по коротким номерам;

Во время видеоконференции он поддерживает зашифрованную передачу аудио и видео, шифрование вызовов «точка-точка» и шифрование многосторонних вызовов по видеоконференции, чтобы предотвратить прослушивание аудио и видео в течение всей конференции;

Отправить поток

Поддержка потоковой передачи не менее чем на 8 различных платформ потокового вещания одновременно.

Прямая трансляция

Поддерживает многоадресную рассылку до 10-каналов, прямую трансляцию и по требованию.

Функция записи

Поддерживает использование в качестве терминала и клиента распространения записи и вещания с максимум 4 локальными потоками записи (или записью 1 4K изображения), формат файла записи и вещания — MP4, поддерживает автоматическое копирование USB-накопителей, принудительное обновление системы USB-накопителей и восстановление исходной конфигурации, поддержка управления содержимым файлов записи (загрузка/экспорт/редактирование/удаление)

Распределенные системы

Его можно использовать в качестве интерфейса ввода и вывода распределенной системы и поддерживать доступ к распределенной системе для удовлетворения потребностей различных клиентов (таких как клиент Android, клиент IOS, клиент Hongmeng, клиент WINDOWS, клиент Kylin и т. д.). ) для визуального контроля и распределенного отображения на экране; он поддерживает согласование с мультимедийными распределенными системами управления, поддерживает управление устройствами посредством визуального предварительного просмотра изображения, поддерживает использование в качестве терминала распределенного узла и реализует взаимосвязь между устройствами.

Поддержка распределенной системы

При использовании с распределенной системой гиперконвергентный облачный узел поддерживает расширение входных и выходных каналов аудио, видео и управления в сочетании с машиной входного интерфейса и машиной интерфейса вывода. Входное изображение интерфейса HDMI гиперконвергентного облачного узла может быть напрямую выведено на машину с выходным интерфейсом через сеть для вывода на большой экран. Изображение входного интерфейса машины также может быть напрямую выведено на интерфейс HDMI гиперконвергентного облачного узла посредством передачи по сети. Каждый выходной интерфейс HDMI поддерживает несколько комбинаций экранов (т. е. функцию разделения экрана).

Внутренний жесткий диск

Стандартный 3,5-дюймовый жесткий диск для видеонаблюдения емкостью 2 ТБ, можно расширить до мобильного жесткого диска емкостью 12 ТБ через USB.

Сетевая связь

Поддержка 4 -микширования и воспроизведения аудиоканалов, поддержка режима сна и пробуждения по сети, переключение системы одним касанием

Функция обслуживания

Поддерживает управление веб-интерфейсом, обеспечивает быструю настройку портов устройств, поддерживает изменение пароля веб-порта, изменение IP-адреса, сброс настроек к заводским настройкам, обновление программного обеспечения, световой индикатор, инфракрасное обучение, управление журналами, отладку последовательного порта, удаленную отладку через Telnet, удаленное управление эксплуатацией и обслуживанием.

Установка

Установка стандартного телекоммуникационного шкафа высотой 1 U. Рекомендуется устанавливать его рядом с периферийным оборудованием, чтобы уменьшить нагрузку на проводку.

Размер устройства

Размер изделия: ширина*высота*глубина4 36.8 мм* 45 мм* 318 мм

Размер упаковки: ширина*высота*глубина 560 мм *135 мм *408 мм

Вес оборудования

Общий вес 7,2 кг (включая упаковочные материалы)

Входное напряжение и ток

100–240 В переменного тока/50–60 Гц

Энергопотребление устройства

Без выхода внешнего динамика и устройства с питанием POE: типичное энергопотребление40W

При подключении двух внешних динамиков и внешнего устройства с питанием POE: Потребляемая мощность при полной нагрузке.340 W

Рабочая температура

0~45 градусов Рабочая

Влажность Высота

От 10% до 90%, высота менее или равна 5000 метров.
