КЛИМБЕР-2009 Обзор

Серия CLIMBER-2009 — это современный 13-в-1 многофункциональный терминальный хост, разработанный компанией Dongwei на основе многолетнего опыта комплексной разработки продуктов. Он объединяет передовые технологии, такие как аудиоалгоритмы, видеокодеки, централизованное управление, обработку мультимедиа и удаленную связь, работая на базе отечественных базовых процессоров. Этот терминал использует гибкую конструкцию сменной карты (шасси + плата), предлагая настраиваемые параметры для различных сценарии. CLIMBER-2009 идеально подходит для мультимедийных конференц-залов, умных классов, лекционных залов, многофункциональных залов, мобильных командных центров и многого другого. Он поддерживает ряд приложений, таких как локальные и удаленные собрания, прямые трансляции, обучение, контроль и мобильное управление. Благодаря новому поколению чипов обработки мультимедиа система поддерживает видеокодек H.265 4K, улучшающий изображение и звук. качество для превосходного опыта. Он также может похвастаться улучшенной производительностью в области совместимости, сетевой адаптации, задержки, защиты от потери пакетов и многоэкранной обработки, что делает его универсальным решением для таких отраслей, как правительство, предприятия, общественная безопасность, образование, здравоохранение и многое другое.

Функции

ОПС Компьютер:

Встроенный компьютер OPS, соответствует офисным требованиям и позволяет установить офисное программное обеспечение, такое как Tencent Meeting, для программных видеоконференций.
Настраиваемая плата OPS со встроенными опциями компьютера (до Intel i5, 16 ГБ ОЗУ, 512 ГБ SSD).

Умное централизованное управление:

Интегрированное управление мультимедийным оборудованием через конференц-планшет, обеспечивающее унифицированное управление аудио и видео, видеоконференциями, записью, вещанием и периферийными устройствами сторонних производителей.
Поддерживает общие интерфейсы центрального управления, такие как RS232/485/IR/IO/RELAY, для легкой интеграции с другими устройствами.
Поддерживает протокол Zigbee IoT для дополнительных возможностей управления.
Двунаправленное управление по одному последовательному каналу для упрощения управления системой.
Сочетает проводное управление с беспроводным управлением через Интернет вещей, обеспечивая стабильную работу и предотвращая помехи.

Видеоматрица высокой четкости 4K:

8-входная-8-бесшовная видеоматрица HD 4K60 с полной гибкостью для нескольких конфигураций экрана.
Поддерживает разнообразные сценарии, такие как мультимедийные конференц-залы, мультимедийные классы и командные центры.
Облегчает локальное централизованное управление, отображение, звукоусиление и другие требования.
Поддерживает технологию кодека распределенной интерактивной системы мультимедийной информации (MIDIS), функционирующую как распределенный интерфейс ввода/вывода.

Цифровой аудиопроцессор:

8-входной-4-полнофункциональный аудиоинтерфейс, включая встроенный сетевой звук и поддержку звука HDMI.
Встроенный аудиоалгоритм 5А, который уменьшает реверберацию и шум, идеально подходит для учебных аудиторий и конференц-залов.
Встроенный цифровой усилитель номинальной мощностью 4×100 Вт обеспечивает чистое и мощное звучание.

Видеоконференции:

Локальная функция записи и воспроизведения для видеоконференций.
Поддерживает удаленные интерактивные вызовы SIP, обеспечивая двунаправленную аудио- и видеосвязь для удаленного сотрудничества.
Дополнительная многосторонняя интерактивная авторизация для плавной интеграции со сторонними платформами видеоконференций, поддерживающими стандартные протоколы.

Беспроводной микрофон:

Хост-приемник UHF, поддержка беспроводного доступа к портативному микрофону, для локального звукоусиления, записи конференций, усиления речи на видеоконференциях;

Ручной микрофон:

Поддерживает подключение цифровых микрофонов «Рука об руку», максимум 20 микрофонов на одной цепи. Двойное петлевое соединение позволяет подключить до 20 микрофонов.

Беспроводная проекция экрана:

Поддержка беспроводного отображения изображения рабочего стола портативного устройства, смартфона или планшета на экране с помощью небольшого ключа или клиента проекции экрана.

Сетевой коммутатор POE:

Поддерживает подачу питания, изображение и управление IPC по одному кабелю, что упрощает проводку и установку.
Управление сетью TCP/UDP для сторонних устройств, улучшающее системную интеграцию.
Предоставляет документацию по интерфейсу API для пользовательской интеграции.

Локальная запись и воспроизведение:

Поддерживает локальную запись от 4 до 6 видеопотоков, что упрощает хранение и доступ к видео.
Идеально подходит для записи совещаний, прямых трансляций событий и учебных занятий.

Интерфейс ввода/вывода:

Поддерживает интеграцию с мультимедийными распределенными интерактивными системами для распределенного планирования и управления.
Предоставляет несколько вариантов ввода-вывода для гибкого подключения и управления системой.

Доступ к МПК:

Поддерживает до 16 видеовходов IPC с возможностью локального вывода и записи.
Идеально подходит для сред, требующих интеграции видеонаблюдения и мониторинга.

Стабильный и надежный:

Построен на встроенной системе Linux, обеспечивающей иммунитет к вирусам и безопасную рабочую среду.
Конструкция структуры операторского класса для непрерывной работы 24 часа в сутки, 7 дней в неделю, что делает систему очень надежной и подходящей для критически важных приложений.
Устройство можно установить в стандартный шкаф или использовать независимо, предлагая гибкие возможности установки.

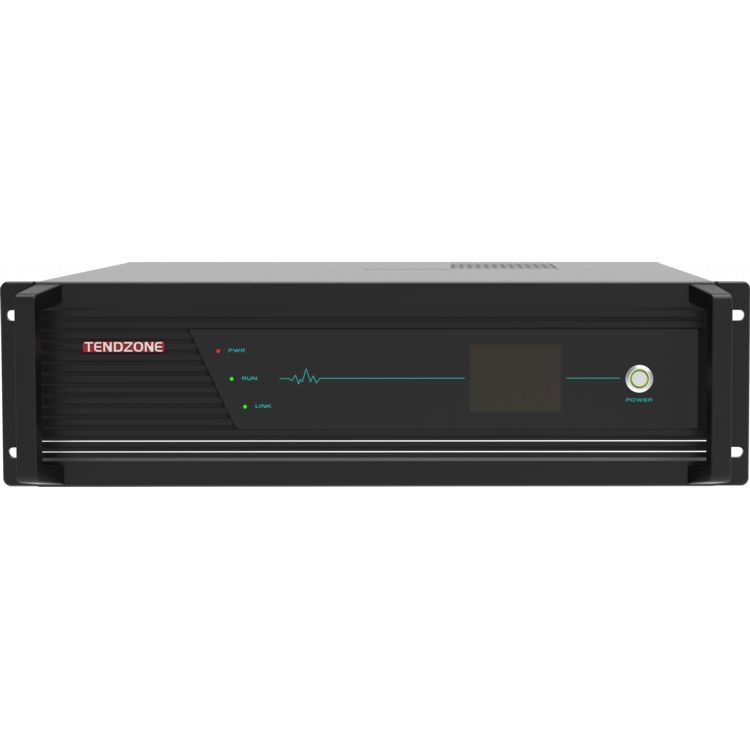

ЖК-дисплей на передней панели для удобного мониторинга и обновления состояния.
Двойные переключатели питания (жесткое и мягкое питание) для бесперебойной работы и функций режима ожидания/пробуждения системы.

Дизайн подключаемой карты:

Полностью модульная конструкция со съемными сменными картами для простоты обслуживания и настройки. Система поддерживает широкий спектр вариантов ввода/вывода и интеграцию периферийных устройств.

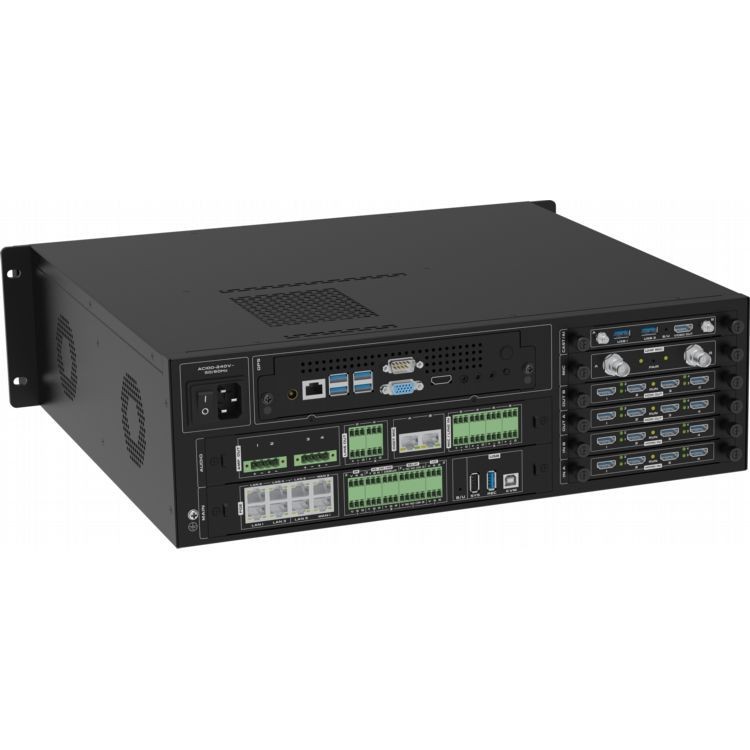

Задняя панель полностью оборудованной машины:

(1) Выключатель питания хоста ( 2 ) Блок питания хоста (3) Компьютер OPS ( 4 ) Звуковая плата (АУДИОкарта, стандартная конфигурация включает хост-модуль для разговора «рука об руку» ЦИФРОВОЙ МИКРОФОН, дополнительный микрофон для разговора «рука об руку») ( 5) Основная плата управления (MAIN-карта) (6) Карта беспроводного проецирования (CAST-карта) (7) Плата беспроводного микрофона УВЧ (карта MIC) (8) Четырехканальная плата вывода HDMI (два слота, OUT B и OUT A) (9) Четырехканальная входная плата HDMI (два слота, IN B и IN A)

горячая этикетка : Интегрированный процессор «тринадцать в одном», Китай Интегрированные процессоры «тринадцать в одном» производители, поставщики, завод

СПЕЦИФИКАЦИИ

проект	Технические характеристики
Безопасный и стабильный	Принятие системной архитектуры промышленного уровня, разработанной на основе встроенной системы, свободной от вирусного вторжения.
Интерфейс данных	2 порта USB типа A, 1 порт USB типа B
Сетевая камера	16 локальных сетевых камер, 8 сетевых аудио и видео перенаправлений
Видеокодек	До 4 каналов кодирования 1080P60, до 4 каналов декодирования 1080P@60 или 8 каналов кодирования 1080P@30 и 8 каналов декодирования 1080P@30;
Аудио и видео протокол	Аудио поддерживает G.711, G.722, G722.1, G722.1C, AAC, поддерживает декодирование потоков аудиокода; поддерживает кодирование 8-независимых от канала потоков аудиокода, поддерживает независимую запись и хранение звука; Видео поддерживает H.264HP, MP, BP, H265MP;
Дисплейный терминал	Встроенная функция разделения видео, которая может реализовать синтез одного экрана/картинки в картинке/картинки вне изображения, например, разделение на один экран, разделение на два экрана, разделение на три экрана, разделение на четыре экрана, пять разделение экрана, разделение на шесть экранов, разделение на семь экранов, разделение на восемь экранов, разделение на девять экранов, разделение на десять экранов, разделение на тринадцать экранов и разделение на шестнадцать экранов; до четырех групп независимых многоэкранных синтезированных дисплеев с поддержкой вывода на экран 2K/4K;
панель управления	Поддерживает различные панели управления, дополнительный 10,1-дюймовый проводной сенсорный экран Android (стандартно без настенного крепления, без поддержки POE), 10,1-дюймовый сетевой настольный сенсорный экран с поддержкой PoE, 10,{{5 }}дюймовый сетевой настенный сенсорный экран с поддержкой PoE (стандартная встраиваемая в стену нижняя коробка), 4-дюймовая сетевая версия с PoE 86 сенсорный экран
Скорость кодека	Максимум 16 каналов кодека 1080P, 512 Кбит/с~16 Мбит/с на канал
Аудиовход	8-входной разъем Phoenix (поддерживает вход микрофона с фантомным питанием 48 В или линейный вход), 8 -входной встроенный аудиовход HDMI, 16-входной звук RTSP, 2-входной DSP аудио, 1-аудиовход OPS, 1-аудиовход беспроводной экранной проекции, 1-аудиовход беспроводного речевого модуля, цифровая аудиосистема "рука об руку", доступ к цифровому микрофону (DIGIT) ВПК сетевой порт, поддерживает 2 параллельных доступа к цифровым микрофонам)
Аудиовыход	4-линейный аудиовыход, 4-выход цифрового усилителя мощностью 200 Вт, 8 Ом, 8 -вывод встроенного аудиовыхода HDMI, 10-выход DSP, 1-выход выход ОПС; поддержка регулировки громкости, аудио поддерживает синхронизацию и микширование
Видео вход	8- входной интерфейс канала 4K HDMI, 16-канальный вход IP-сетевой камеры, 1-канальный внутренний вход OPS, 1-канальный внутренний вход для беспроводной проекции экрана
Видеовыход	8--канальный выходной интерфейс HDMI 4K, 8-потоковая передача RTMP-канала, 1-канал внутреннего выхода OPS, поддержка вывода звука HDMI с последующим переключением
Обработка звука	Поддерживает автоматическое эхоподавление (AEC), автоматическую регулировку усиления (AGC), автоматическое шумоподавление/подавление (ANC/ANS), автоматическое подавление обратной связи (AFC), матрицу смешивания (AM), компенсацию потерь пакетов (PLC).
Обработка видео	Поддержка адаптации разрешения видео, переключения, распределения, разделения экрана, наложения субтитров и настройки параметров изображения.
Протокол связи	SIP, двойной поток BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Телнет, TLS;
Сетевой интерфейс	2 порта WAN, 6 портов LAN; или настроить 8 сетевых портов для полного подключения; 4 сетевых порта поддерживают питание PoE;
Функция смешивания	Поддерживает локальное аудио, встроенное аудио HDMI и потоки удаленного доступа к сети RTSP для входа в микшер, а также может динамически выбирать микширование; также поддерживает встроенный аудиовход OPS, встроенный аудиовход для беспроводной проекции экрана и встроенный аудиовход беспроводного голосового модуля для входа в микшер;
Центральный контроль	Центральное управление одним касанием: система переключения, регулировка выходной громкости, переключение источника сигнала, управление камерой, управление записью и трансляцией, удаленный вызов, контроль окружающей среды и т. д.
Интерфейс экологического контроля	3-Путь интерфейса RS-232/485, 1*RS232/RS485 DEBUG, 2-План РЕЛЕ (с внешним источником питания 12 В), 2-План ввода-вывода, {{ 9}}способ инфракрасного ИК
Видеоконференция	Поддержка двухточечных видеоконференций H.323 и отправки вспомогательного потока; Поддержка двухточечных видеоконференций SIP и отправки вспомогательного потока; Один компьютер поддерживает максимум 6-партийных конференций (по протоколу SIP), поддерживает создание нескольких шаблонов конференций, поддерживает запланированные конференции и автоматически созывает конференции в соответствии с запланированным временем; вы можете пригласить новые терминалы присоединиться к конференции во время конференции или исключить терминал из конференции; вы можете отключить/включить звук на любой площадке или отключить/включить звук на всех площадках одним щелчком мыши; При использовании протокола H.323 поддерживается регистрация ГК и можно совершать звонки по коротким номерам; При использовании протокола SIP поддерживается SIP-регистрация и можно совершать звонки по коротким номерам; Во время видеоконференции он поддерживает зашифрованную передачу аудио и видео, шифрование вызовов «точка-точка» и шифрование многосторонних вызовов по видеоконференции, чтобы предотвратить прослушивание аудио и видео в течение всей конференции;
Функция прямой трансляции	Поддерживает многоадресную рассылку до 10-каналов, прямую трансляцию и по требованию.
Функция записи	Поддерживает использование в качестве терминала и клиента распределения записи и вещания, поддерживает одновременную запись 6 каналов аудио и видео; поддерживает синтез 1 4K многоэкранной записи (т. е. 1 канал синтезированного виртуального экрана 4K, синтезированного несколькими каналами экранов 1920*1080; не поддерживает запись источника входного сигнала 4K HDMI или IPC); формат файла записи и вещания — MP4, поддерживает настройку автоматического/ручного копирования USB-диска, принудительное обновление дисковой системы USB и восстановление конфигурации инициализации, поддерживает запись USB-CD, поддерживает управление содержимым записываемого файла (загрузка/экспорт/редактирование/удаление)
Внутренний жесткий диск	Стандартный 3,5-дюймовый жесткий диск для систем видеонаблюдения емкостью до 16 ТБ (один слот для диска); Поддерживает два слота для жестких дисков и поддерживает внутреннюю установку двух жестких дисков для наблюдения; Поддержка расширения внешнего жесткого диска через USB;
Энергосбережение и защита окружающей среды	Поддержка сна и пробуждения по сети, переключение системы в одно касание
Функция обслуживания	Поддерживает управление веб-интерфейсом, обеспечивает быструю настройку портов устройств, поддерживает изменение пароля веб-порта, изменение IP-адреса, сброс настроек, обновление программного обеспечения, световой индикатор, инфракрасное обучение, управление журналами, отладку последовательного порта, удаленную отладку через Telnet, удаленное управление эксплуатацией и обслуживанием.
Встроенный компьютер ОПС	Компьютер Fusion OPS, память 16 ГБ, жесткий диск 512 ГБ
Встроенная функция беспроводной проекции экрана.	Поддержка проецирования экрана одним щелчком мыши с помощью беспроводного проекционного передатчика экрана, поддержка проецирования экрана с помощью портативного терминала ПК/мобильного телефона/клиента PAD, поддержка внешней антенны для расширения принимаемого сигнала
Встроенный беспроводной голосовой модуль.	Поддержка разговора с двумя микрофонами одновременно, поддержка беспроводного ручного микрофона/зажим для воротника/передатчик для гарнитуры; поддерживает внешнюю антенну для расширения сигнала приема
Установка	Установка стандартного телекоммуникационного шкафа высотой 3 U
Размер устройства	Размер продукта: ширина * глубина * высота 437 мм * 442 мм * 132,5 мм (включая ручку) Размер изделия: ширина* глубина * высота 437 мм* 410 мм* 132,5 мм (без ручки)
Входное напряжение и ток	100–240 В переменного тока/50–60 Гц
Энергопотребление устройства	Типичное энергопотребление50 Вт; энергопотребление при полной нагрузке750W
Вес оборудования	Вес нетто всей машины составляет 14,6 кг, вес брутто 16 кг.
Рабочая температура	0~45 градусов Рабочая
Влажность Высота	От 10% до 90%, высота менее или равна 5000 метров.
Хост-шасси (основная плата управления и звуковая плата входят в стандартную комплектацию, другие платы являются дополнительными)

Хост-шасси	Стандартная встроенная основная плата управления (MAIN card) и звуковая карта (AUDIO card)
Основная плата управления (MAIN card)	Включает 8 портов Gigabit Ethernet (включая 4 POE), 3 порта RS-232/485, 1 порт RS232/RS485 DEBUG, 2 порта RELAY, 2 порта ввода-вывода, 2 инфракрасных ИК-порта, 2 порта USB Type-A. , 1 порт USB типа B
Аудиоплата (АУДИОкарта)	Цифровая аудиопереговорная система Hand-in-Hand, поддержка 2 каналов доступа к цифровым микрофонам Hand-in-Hand (сетевой порт DIGIT MIC), 8-разъем Phoenix, вход MIC/LINE (поддерживает микрофонный вход или линейный вход с фантомным питанием 48 В). линейный вход), 4-линейный аудиовыход терминала Phoenix, выход LINE OUT, 4-выход цифрового усилителя мощности (4x200 Вт при 8 Ом)

Хост-шасси может быть оснащено следующими дополнительными платами:
Четырехканальная плата входа HDMI CR-4I-HDMI

Тип платы	Одна карта четырехканального входа HDMI, установленная на хосте для доставки
Адаптация хоста	Один хост поддерживает до двух входных карт HDMI.
Входной сигнал	4-канальный сигнал HDMI, поддержка ввода встроенного аудиосигнала
Входные разъемы	Тип A 19-контактный гнездовой разъем
Тип сигнала	HDMI, DVI-D, автоматическая идентификация входных сигналов
Разрешение	Максимальное входное разрешение 4K30
Аудио формат	Поддержка формата PCM
стандартный	Поддерживает HDMI 2.0
Управление EDID	Поддержка импорта EDID
Другие особенности	Поддержка функции наложения символов
Четырехканальная карта вывода HDMI CR-4O-HDMI

Тип платы	Одна четырехканальная карта вывода HDMI, установленная на хосте для доставки.
Адаптация хоста	Один хост поддерживает до двух выходных карт HDMI.
Выходной сигнал	4-канальный сигнал HDMI, поддержка вывода встроенного аудиосигнала
Входные разъемы	Тип A 19-контактный гнездовой разъем
Тип сигнала	HDMI, DVI-D
Разрешение	Максимальное выходное разрешение 4K30
стандартный	Поддерживает HDMI 2.0
Другие особенности	Поддержка настраиваемого формата вывода
Плата OPS CR-OPS-WIN

Тип платы	Плата OPS, загруженная в хост для доставки, встроенный компьютер OPS 11-го поколения стандартной конфигурации OPS-I5A11-16-512 (16G+512G), предустановленная операционная система Windows 11 Professional; (конкретная конфигурация зависит от поставки)
Адаптация хоста	Один хост поддерживает до 1 карты OPS.
Производительность ОПС (Конкретная конфигурация зависит от поставки)	1. Шесть ядер и двенадцать потоков; 2. Основная частота 2,7 ГГц-4,6 ГГц; 3. Уровень кэша 3 12 МБ; 4. Конфигурация материнской платы: I5 11500; 5. Видеокарта: Intel HD Graphics 750; 6. Разрешение 5К60Гц; 7. Базовая частота: 350 МГц; 8. Динамическая частота: 1,3 ГГц; 9. Потребляемая мощность процессора: 65 Вт; 10. Нормальная потребляемая мощность: 85 Вт; 11. Максимальная потребляемая мощность: 120 Вт;
Беспроводная проекционная плата и устройство проецирования экрана CR-VIA-CAST

Тип платы	Карта модуля приема беспроводной проекции экрана устанавливается на хост для доставки; Плата модуля приема беспроводной проекции на экран в стандартной комплектации поставляется с кабелем передатчика экрана с одной кнопкой WIFI VIA-T8; в стандартную комплектацию входят 2 короткие стержневые антенны, 2 антенных удлинительных кабеля и 2 присоски, предотвращающие экранирование корпусом сигнала беспроводной проекции на экран;
Адаптация хоста	Один хост поддерживает до 1 карты приемного модуля беспроводной проекции экрана.
Беспроводное проецирование	1. Модуль Wi-Fi: 5 ГГц/2,4 ГГц 2. Пропускная способность Wi-Fi: 867МГц. 3. Время запуска:<15s 4. Время отклика проекции экрана: менее или равно 3 с. 5. Время реакции упреждения: меньше или равно 2 с. 6. Система поддержки: Windows/Mac OS/IOS/Android 7. Режим работы: подключи и играй, проекция экрана в один клик. 8. Метод сопряжения: вставьте USB-порт ресивера для автоматического сопряжения. 9. Разрешение передачи: 1920x1080. 10. Частота кадров: 30 кадров в секунду и ниже. 11. Интерфейс источника питания: USB2.0, USB3.0 12. Интерфейс передачи видео: USB2.0, USB3.0 13. Сенсорная обратная связь: 10 баллов @Windows/Mac OS.
Карта беспроводного микрофона и ручной микрофон CR-MD-MIC

Тип платы	Плата модуля беспроводного приема речи УВЧ, установленная на хосте для доставки; Плата модуля беспроводного приема речи УВЧ поставляется с 2 беспроводными ручными микрофонами MD-13; в комплект поставки входят 2 короткие стержневые антенны, 2 антенных удлинителя и 2 присоски, предотвращающие экранирование корпусом сигнала беспроводной проекции;
Адаптация хоста	Один хост поддерживает до 1 платы модуля беспроводного приема речи УВЧ.
Производительность беспроводной переговорной панели УВЧ	Параметры карты приема беспроводного микрофона: 1. Диапазон видимого диапазона: 470-960МГц (в зависимости от региона); 2. Звуковой отклик: 20 Гц-18 кГц; 3. Суммарные гармонические искажения:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 дБ; 5. Signal-to-noise ratio: >92 дБ; Параметры беспроводного ручного микрофона: 1. Сердечник микрофона портативного передатчика: динамический тип; 2. Диапазон входного усиления: 30 дБ; 3. Выходная мощность РЧ: 10 МВт; 4. Требования к питанию: 2 щелочные батарейки типа АА (LR6); 5. Время автономной работы: до 10 часов; 6. Размер: 36 х 245 (мм); 7. Вес: 0,28 кг;
