Обзор
MCU-1070 — это центральный сервер распределенной платформенной системы и основной компонент системы. Платформа имеет модули управления пользователями, управления авторизацией, управления правами, управления устройствами, централизованного управления, управления мультимедиа, управления конфигурацией и управления инструментами, а также является центром распространения инструкций платформы. Это сервер встроенной архитектуры.
Функции
Высокая производительность, многоканальный
- Поддерживает широкие возможности управления мультимедийными сигналами высокой четкости;
- Поддерживает стыковку платформ мониторинга, стыковку MCU для видеоконференций, прямой сбор кодовых потоков и унифицированное управление массивными сигналами;
- Поддерживает мультисистемное каскадирование, совместное использование каскадных сигналов, взаимосвязь, вещание и планирование.
Предварительный просмотр в реальном времени, управление в реальном времени
- Поддерживает интерфейс визуального управления, обратную связь по динамическому уровню звука в реальном времени, предварительный просмотр в реальном времени и эхо видеосигнала;
- Помогает пользователям создавать персонализированный интерфейс и несколько интерфейсов пользовательского интерфейса;
- Поддерживает многопользовательскую иерархическую децентрализацию, а также одновременное многопользовательское онлайн-управление и работу.
Стабильный и надежный
- Принимает встроенную систему Linux, без вирусов;
- Поддерживает адаптер питания и резервное питание PoE;
- На заводе было сделано усиление безопасности, чтобы соответствовать требованиям испытаний на безопасность.
Форма оборудования
- Безвентиляторная и бесшумная конструкция, поддерживает установку независимого шкафа высотой 1U;
- 3 гигабитных сетевых порта, поддержка питания PoE.

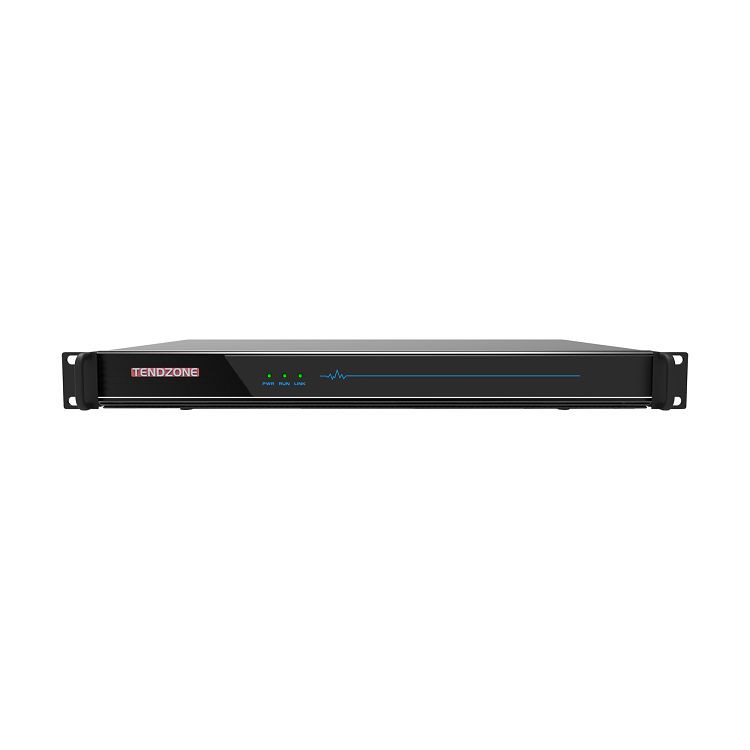

ПереднийПанель
(1) Индикатор питания (2) Индикатор работы (3) Индикатор подключения

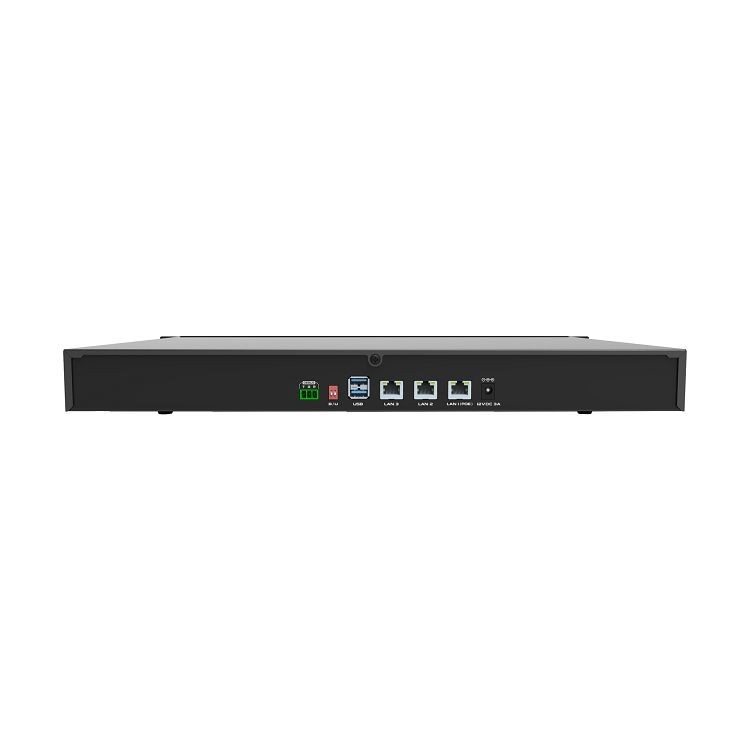

Задняя панель
(1) Порт отладки * 1;
(2)USB2.0 Устройство*1 сверху, USB3.0 Устройство*1 снизу;
(3) Порт 3 RJ45 Gigabit Ethernet (поддерживает синхронизацию соединения светодиодов) (4) Порт 2 Gigabit Ethernet RJ45 (настенное крепление);
(5) Порт 1 Gigabit Ethernet RJ45 (поддерживает питание PoE).
горячая этикетка : Midis av по IP-серверу, Китай Midis av по IP-серверу производители, поставщики, завод
СПЕЦИФИКАЦИИ
|
Общая производительность |
|
|
Безопасный и стабильный |
Принятие отечественных чипов, разработанных на основе встроенной системы Linux, без вирусов. |
|
Конфигурация оборудования |
Ядро процессора: HiSilicon Hi 3536, четырехъядерный процессор A17, основная частота: 1,4 ГГц; Оперативная память: 2 ГБ Внутренняя память: 256 ГБ |
|
Интерфейс данных |
USB2.0 Порт устройства типа A *1; USB3.0 Порт устройства типа A *1; |
|
Сетевой интерфейс |
3 порта Gigabit Ethernet RJ45 с поддержкой питания PoE; |
|
Размер устройства |
Размер корпуса: 436,8*280*46,5 мм; Размеры с висячими ушками: 482*300*46,5; |
|
Входное напряжение |
12 В постоянного тока, меньше или равно 1 А; |
|
Ток защиты от утечки |
3,5 мА |
|
Энергопотребление устройства |
Меньше или равна 7 Вт; |
|
Шум оборудования |
Безвентиляторный и бесшумный дизайн; |
|
Рабочая температура |
- 10 градус ~45 градусов рабочая температура; |
|
Масса |
Вес нетто 3,16 кг, вес брутто 4,60 кг; |
|
Световые индикаторы |
Индикатор питания: индикатор загорается, когда на сервер подается нормальное питание; Индикатор работы: индикатор будет мигать, когда сервер запускается и работает нормально; Индикатор подключения: зарезервирован, во время работы мигает случайным образом; |
|
Установка |
Поддержка независимой установки шкафа высотой 1U; |
|
Возможности системы |
Поддержка управления оборудованием, управление кодеками, аудиопроцессорами, сетевыми аудиосерверами, гиперконвергентными узлами, медиасерверами, центральными узлами управления, записью и вещанием, сращиванием матриц управления, мониторингом IPC и стыковочными сетевыми устройствами сторонних производителей; Поддерживает управление массивными источниками медиасигналов и видеосигналами сверхвысокого разрешения; Поддержка многопользовательского управления и настройки полномочий пользователя; Поддержка функции мультисистемного каскадирования для реализации взаимосвязи аудио- и видеоинформации между системами; Поддерживает несколько групп управления экранами, реализует соединение ЖК-/светодиодных экранов и контролирует отображение проецируемого сигнала; Поддержка функции настройки баннера на экране; Поддержка функции пересылки потокового мультимедиа, на экране отображается пересылка потокового мультимедиа по протоколу RTSP; Поддержка функции горячего резервного копирования нескольких серверов для повышения надежности системы; Поддержка функции программирования центрального управления, реализация управления экологическим оборудованием и поддержка двустороннего управления экологическим оборудованием (например, слежение за камерой); Поддержка стыковки сторонних сетевых платформ, таких как платформа мониторинга (протокол GB/T28181), MCU для видеоконференций, а также настраиваемая стыковка других сторонних устройств с API и устройствами протокола SDK; Поддержка протокола интерфейса API открытой серверной платформы для сторонней стыковки; |
|
Управление и контроль узла кодека |
Поддержка онлайн-управления состоянием оборудования; Поддержка онлайн-пакетного обновления версии программного обеспечения устройства; Поддерживает изменение экрана и кодирование фонового изображения видеоизображения; Поддерживает сращивание узлов декодирования, отображение сигнала и переключение макета экрана; Поддержка регулировки громкости узла кодека и центрального управления интерфейсом управления; |
|
Управление аудиопроцессором |
Поддерживает звонки сцены аудио процессора, но не поддерживает сохранение сцены; Поддерживает управление отключением звука и регулировку громкости входных и выходных каналов аудиопроцессора, поддерживает обратную связь по динамическим уровням звука в реальном времени и поддерживает управление микшированием; |
|
Управление и контроль гиперконвергентных узлов |
Поддерживает управление гиперконвергентными узлами; поддерживает управление записью и вещанием гиперконвергентного узла, управление вызовами «точка-точка», управление открытием окна, переключение источника доступа RTSP, переключение типа интерфейса видеовхода, управление входным аудиоканалом, управление выходным аудиоканалом, встроенное центральное управление (последовательный порт, порт инфракрасного передатчика, источник питания синхронизации) и функция помощи одной кнопкой; |
|
Мягкая проекция экрана |
Поддерживает компьютеры Windows или MAC для предоставления услуг экрана беспроводной/проводной сети, а также поддерживает синхронную передачу аудио и видео; |
|
Мониторинг управления IPC |
Поддержка управления устройствами сетевой камеры IPC, вытягивание потока кода мониторинга для отображения на экране, поддержка управления PTZ IPC; |
|
Управление платформой мониторинга |
Поддержка протокола национального стандарта GB/T28181 для подключения к платформе мониторинга, получения списка медиасигналов оборудования платформы мониторинга, управления отображением медиасигналов на экране и поддержки управления PTZ платформой мониторинга; |
|
Управление видеоконференцией MCU |
Поддерживает стыковку MCU для видеоконференций Huawei, Polycom и Dongwei, получает список медиасигналов терминалов видеоконференцсвязи MCU, присоединяющихся к конференции, и управляет отображением медиасигналов на экране; |
|
Связь с сигнализацией |
доступ к бизнес-тревогам от Morning Eagle, MetLife, New Hengzong, Hikvision, Dahua и Putek, а также реализует интеллектуальное управление связями, например, привязку к экрану, привязку к видеозаписи или привязку к переключению служб оборудования при получении сигнала тревоги; |
|
Пользовательский интерфейс-клиент |
Поддерживает работу на системных платформах Kylin, Windows 7/10/11, Android и iOS; Поддержка пользователей в разработке персонализированного интерфейса управления; поддержка разработки нескольких наборов элементов управления интерфейсом; Поддержка визуального интерфейса для унификации планирования аудио- и видеосигналов, управления звуком и управления оборудованием окружающей среды; Поддерживает отображение различных типов компонентов, таких как кнопки, списки, время, ручки, фейдеры, уровни, древовидные каталоги, поля редактирования, изображения и т. д. |
|
Протокол управления |
Поддержка UDP, TCP, управления сетевыми протоколами HTTP; Поддержка текстового, шестнадцатеричного и инфракрасного протокола управления; Поддержка протокола ONVIF и GB T- 28181 управления PTZ; |
|
Логическое программирование |
Поддерживает приложение комбинации управления, поддерживает события последовательного выполнения списка, а также события выполнения решения и выбора; Поддержка редактирования событий выполнения двунаправленного триггера; Поддерживает синхронизированные события выполнения, периодические события выполнения и события циклического выполнения; |
|
Медиа-протокол |
Поддержка машины с интерфейсом управления, совместимой со следующими протоколами: Поддержка кодирования и декодирования аудиоформатов AAC, G.711, G.722; Поддержка унифицированного управления аудиопротоколами DANTE, CobraNet и TAC; Поддержка H.264 и H.265 Кодирование и декодирование, поддержка RTP и RTSP Media Protocols; |
|
Функция обслуживания |
Поддержка функции импорта/экспорта конфигурации системы; Поддерживает резервное копирование системы вручную, резервное копирование по расписанию и восстановление конфигурации одним щелчком мыши; Поддерживает хранение и экспорт системных журналов, включая журналы пользователей, журналы входа в систему, журналы операций, журналы отладки и журналы сигналов тревоги; Поддержка мониторинга и проверки онлайн-статуса узлового оборудования; Поддержка пакетного обновления версии программного обеспечения узла кодека; |
