Обзор

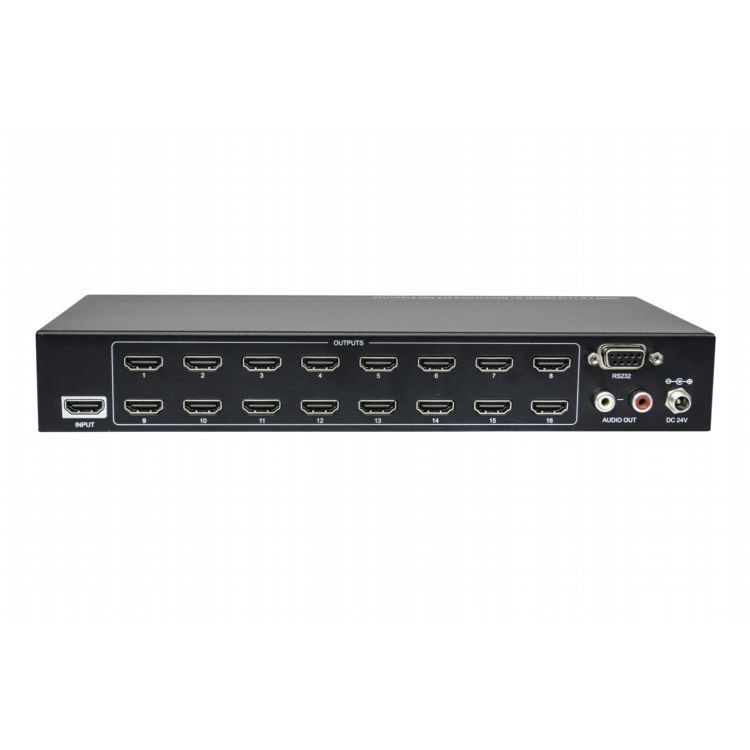

Tendzone SP116-HD460U — это разветвитель HDMI 1x16 для аудио/видео решений, который может распределять один вход HDMI на шестнадцать выходов HDMI. Разветвитель поддерживает сигналы 4K до 4K при 60 Гц 4:4:4, HDR 10, Dolby Vision и имеет расширенную опцию управления EDID с помощью 4-контактного DIP-переключателя на передней панели устройства. Он также поддерживает масштабирование, поэтому видеовход 4K можно автоматически уменьшить до выхода 1080p при подключении дисплея, который поддерживает разрешение только до 1080p. Стерео аналоговый аудиовыход L/R предназначен для извлечения звука из входа HDMI, а разветвитель поддерживает управление CEC и RS232.
Функции
- HDMI V2.0, 4K, 60 Гц, 4:4:4 8бит, HDR 10, Dolby Vision.
- Совместимость с HDCP 2.2.
- Совместим с кабелем HDMI AOC, обеспечивает питание до 5 В 100 мА на каждом выходе.
- Автоматическое уменьшение разрешения с 4K до 1080p.
- Стерео аналоговый аудиовыход L/R для деэмбедирования звука со входа HDMI.
- Интеллектуальное управление EDID и управление HDCP.
- Управление CEC и RS232.
горячая этикетка : 16-канальный 4k60 4:4:4 HDR-распределитель HDMI, Китай 16-канальный 4K60 4:4:4 HDR-распределитель HDMI производители, поставщики, завод
СПЕЦИФИКАЦИИ
|
Видео |
|
|
Вход |
(1) HDMI |
|
Входной разъем |
(1) гнездовой разъем HDMI типа A |
|
Разрешение входного видео |
До 4K при 60 Гц 4:4:4 8бит, HDR10, Dolby Vision |
|
Выход |
(16) HDMI |
|
Выходной разъем |
(16) гнездовой разъем HDMI типа A |
|
Разрешение выходного видео |
До 4K при 60 Гц, 4:4:4 8бит, HDR10, Dolby Vision, поддерживает масштабирование с 4K до 1080p. |
|
HDMI-выход |
Поддерживает питание до 5 В 100 мА для кабеля AOC. |
|
Стандарт HDMI |
V2.0 |
|
HDCP-версия |
2.2 |
|
Аудиосигнал HDMI |
Аудио LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ и сквозной проход DTS-HD® Master Audio™. |
|
Аналоговый аудиовыход |
|
|
Выход |
(1) АУДИО |
|
Выходной разъем |
(1) RCA (Л+П) |
|
Частотная характеристика |
20 Гц~20 кГц, ±1 дБ |
|
Максимальный выходной уровень |
2.0В (среднеквадратичное значение) ± 0,5 дБ. Запас на 2 В=16дБ выше-10дБВ (316 мВ) номинального линейного уровня потребительского сигнала |
|
КНИ+Ш |
< 0.05%, 20Hz~20kHz bandwidth, 1kHz sine at 0dBFS level (or max level) |
|
СНР |
>80 дБ, полоса пропускания 20 Гц~20 кГц |
|
Изоляция перекрестных помех |
< -80dB, 10kHz sine at 0dBFS level (or max level before clipping) |
|
Отклонение уровня LR |
< 0.05dB, 1kHz sine at 0dBFS level (or max level before clipping) |
|
Выходная нагрузка |
1 кОм и выше (поддерживает 10 параллельных нагрузок по 10 кОм) |
|
Уровень шума |
- 80дБ |
|
Контроль |
|
|
Порт управления |
(1) Переключатель EDID, (1) Прошивка, (1) RS232 |
|
Разъем управления |
(1) 4-контактный DIP-переключатель, (1) Micro-USB, (1) гнездо DB9 |
|
Общий |
|
|
Пропускная способность |
18 Гбит/с |
|
Рабочая температура |
-5 градус ~ +55 градус |
|
Температура хранения |
-25 градус ~ +70 градус |
|
Относительная влажность |
10%-90% |
|
Внешний источник питания |
Вход: 100–240 В переменного тока, 50/60 Гц; Выход: 24 В постоянного тока, 1,25 А |
|
Потребляемая мощность |
26 Вт (макс.) |
|
Размер (Ш*В*Г) |
268 мм х 40 мм х 125 мм |
|
Вес нетто |
1,14 кг |
