Терминал для класса записи и вещания премиум-класса

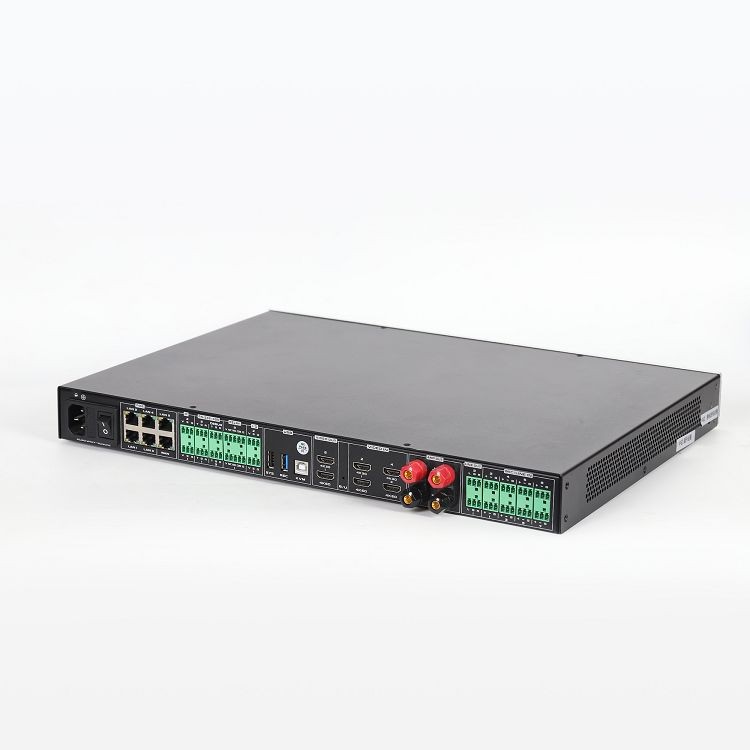

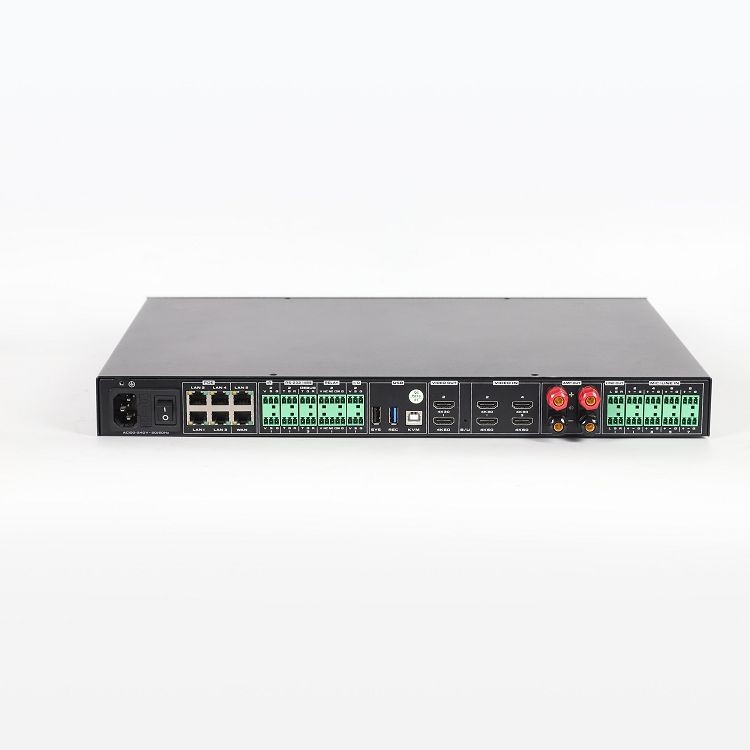

В интеллектуальном образовательном терминале TCN108P RO используется недавно модернизированный высокопроизводительный процессор обработки данных. Это интеллектуальное терминальное устройство, которое объединяет цифровую обработку звука, видеоматрицу, центральное управление обучением, обработку мультимедиа, взаимодействие с видео, управление Интернетом вещей, запись и вещание, переключатель POE и другие функциональные модули. Хост имеет RS-232, RS-485, РЕЛЕ, ввод-вывод, инфракрасный ввод-вывод, USB, разъем усилителя мощности, вход MIC/LINE IN (поддерживает фантомное питание), головку Phoenix стерео LINE. OUT, HDMI, порт LAN, порт WAN и другие богатые типы физических интерфейсов ввода и вывода, соответствующие различному аудио- и видеооборудованию, а также оборудованию для контроля окружающей среды для удовлетворения потребностей информатизации обучения в сценарии применения в классе звукозаписи и вещания.

Видео вход:4 интерфейса HDMI (входы HDMI1 и HDMI3 поддерживают 4K30, когда режим режиссера не включен), доступ к локальной IP-сетевой камере поддерживает не менее 16 каналов, а переадресация по сети поддерживает не менее 4 каналов;

Видеовыход:2 интерфейса HDMI;

Аудио вход:8-канальные клеммные входы Phoenix, поддержка фантомного питания 48 В, микрофонный вход и линейный адаптивный линейный вход;

Аудиовыход:2 пары разъемов Line OUT Phoenix для стереовыхода (левый и правый могут выводить аудиосигнал независимо друг от друга), 2-канальные выходы цифрового усилителя мощностью 100 Вт при 8 Ом;

Порт управления:3 порта RS-232/RS-485, 2 реле, 2 порта ввода-вывода, 2 порта ИК-порта, 1 порт отладки;

Гигабитный сетевой коммутатор:1 порт WAN, 5 портов LAN, VLAN можно разделить, LAN1-LAN4 поддерживает питание POE;

USB-интерфейс:2 порта USB типа A, 1 порт USB типа B, поддерживают автоматическое копирование записанного контента и обновление системы;

Жесткий диск:Встроенный стандартный жесткий диск емкостью 2 ТБ;

Установка:Установка в стандартную 19-дюймовую стойку, высота не более 1U;

Доступ к шлюзу ZigBee:Поддержка шлюза для доступа к терминалу через RJ45 и управление модулем IoT через панель управления;

Связь:Камера слежения за обучением подключается к интеллектуальному образовательному терминалу через сетевой кабель, а питание камеры осуществляется через POE;

Кнопка переключения:Двойные выключатели питания обеспечивают безопасность системы: мощный мягкий переключатель на передней панели, мощный жесткий переключатель на задней панели.

• Поддержка сигнала HDMI и доступа к сетевому потоку сигнала RTSP, независимое кодирование и декодирование каждого видео HDMI, кодирование 8-канала 1080P@30 и декодирование 8-канала 1080P@30; поддержка H.265 и H.264;
• Видеовзаимодействие имеет максимальную способность защиты от дрожания сети до 600 мс, что гарантирует, что на плавность интерактивных вызовов практически не влияет дрожание сети. Максимальные основные и вторичные потоки можно регулировать до 8 Мбит/с, максимальное управление потоком — 20 раз, интервал запроса I-кадра можно регулировать, а максимальный порог допуска ошибок декодирования — 100;
• Хост имеет встроенный гибридный многоэкранный синтез, поддерживающий различное переключение видео, распределение, наложение субтитров, настройку параметров изображения и конфигурацию мозаики;
• Встроенные функции локальной записи и хранения, поддержка до 6 каналов видео и аудио записи (режим фильма и режим ресурса); поддерживает функцию push-трансляции в реальном времени RTMP, при этом прямая трансляция может произвольно выбирать аудио- и видеопоток, подключенный к локальному компьютеру; записанное видео можно воспроизводить по требованию в WEB или выводить на дисплей через HDMI для декодирования и воспроизведения; поддерживает стыковку со сторонними FTP-платформами, загрузку записанных учебных материалов, время загрузки можно настроить, а время записи можно установить на каждый день (максимум 24 часа);
• Записанные файлы MP4 можно загрузить с терминала WEB. Вы можете загрузить файлы режима видео или все файлы. Записанные файлы можно сортировать по времени и продолжительности записи. Вы также можете загрузить файлы непосредственно на USB-накопитель.
• Встроенная функция разделения и синтеза видео, которая может реализовать синтез одноэкранного, двухэкранного, трехэкранного, девятиэкранного, шестнадцатиэкранного и других одноэкранных режимов/картинка в картинке/картинка вне картинки и наложение субтитров;
• Поддержка доступа к распределенным системам управления, поддержка доступа терминала к предварительному просмотру изображения, распределенному управлению визуализацией и распределенному экранному отображению, а также использование в качестве машины с распределенным интерфейсом ввода и вывода;
• Функция микширования модуля аудиопроцессора: поддерживает микширование локального звука, встроенного звука HDMI и аудиопотоков удаленной сети в локальный аудиоинтерфейс; также поддерживает микширование локального звука, встроенного звука HDMI и сетевых аудиопотоков в сетевой аудиомодуль;
• Модуль обработки аудио, встроенный AFC, ANS, AEC, AGC-алгоритмы обработки аудио, оснащенные расширителями, эквалайзером, компрессором, задержкой, ограничителем и модулями до и после обработки; Настройки смешивания, поддержка Mic/Line, HDMI, сетевой аудио ввод, аудио маршрутизация может гибко настроить линию, HDMI, выход усилителя мощности;
• Поддержка двухпотоковых видеоконференций SIP, поддержка расширенного многоточечного видеовзаимодействия и поддержка видеовзаимодействия с удаленным обучением 1+3-участников;
• Протоколы связи: SIP, двухпоточный BFCP, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Поддержка автоматического копирования файлов записи хоста на USB-накопитель, поддержка копирования последнего класса и недельного курса, принудительное обновление системы USB-накопителя и восстановление исходной конфигурации;
• В сети есть встроенная станция автоматического вещания, которая поддерживает автоматический, полуавтоматический и ручной режимы вещания; поддерживает переключение экрана PVW и PGM, запись, приостановку и остановку операций; работа камеры, операция синтеза экрана и запуск прямой трансляции; поддерживает настройки привязки расписания;
• Директорская станция поддерживает предварительный просмотр экранов портативных компьютеров, экранов настольных компьютеров, панораму учителя, крупный план учителя, панораму ученика, крупный план ученика, левую доску, правую доску, а также экраны PVW и PGM; и в соответствии со стратегией директора он может выполнять автоматическое, полуавтоматическое и ручное управление директором.
• Станция директора поддерживает связь с платформой расписаний занятий и выполняет автоматическую запись и автоматическое наведение в соответствии со стратегией расписания занятий;
• Управление камерой режиссерской станции, поддерживает управление фронтальной камерой, установку предустановленных положений, вызов предустановленных положений, поддерживает 10 предустановленных положений; поддерживает управление фокусным расстоянием камеры и горизонтальным вращением;
• Режиссерская станция поддерживает управление записью и трансляцией, поддерживает операции запуска, паузы и остановки записи и трансляции; поддерживает операции запуска и остановки прямой трансляции; поддерживает автоматические, полуавтоматические и ручные настройки режиссера;
• Режиссерская консоль поддерживает настройки макета, поддерживает 12 вызовов макета фиксированного режима синтеза видео и может настраивать 6 режимов макета;
• Режиссерская станция поддерживает настройки макета видеорежима для HDMI1, HDMI2 и виртуальных многоэкранных каналов;
• WEB поддерживает изменение метода входа в панель управления, а метод входа поддерживает вход с одним паролем и вход по имени пользователя + паролю;
• Поддержка автоматического получения или ручной настройки IP-адреса устройства, шлюза и информации о маске, а также поддержка разделения VLAN и конфигурации NAT сетевых портов;
• Поддержка настроек кодирования видео: вы можете установить качество кодирования видео, частоту кадров, битрейт (128K-8M), разрешение, интервал I-кадра, I-кадр и коэффициент квантования P-кадра;
• Поддержка функции многоадресной рассылки, вы можете установить адрес многоадресной рассылки и порт многоадресной рассылки;
• Поддержка автоматической конфигурации записи и трансляции, установка информации о потоке доступа к учителю, ученику, камере доски, ручная настройка кода директора, кода переключения директора; режиссерский канал записи экрана;
• Поддержка настройки автоматического широковещательного события, запускающего приоритет события и запускающего время хранения события;
• Управление экологическим контролем: вы можете настроить команды централизованного управления для каждого интерфейса управления RS232/485, ввода-вывода и инфракрасного интерфейса, установить сценарии, протоколы, запланированные задачи, шлюзы IoT, аудио- и видеосвязь, пробуждение устройства, управление сетью, Huawei управление экраном (Hongmeng), двусторонний анализ, Beidou AI и другие функции управления;
• Поддерживает доступ до 16 сетевых видеопотоков, может гибко отслеживать аудио- и видеопротоколы, данные о пропускной способности, данные о потере сетевых пакетов для доступных видеопотоков и устанавливать мозаику для видеопотоков; 2. Служба пересылки потока RTSP, поддерживает предварительный просмотр и просмотр каждого потока пересылки RTSP на веб-странице, настройку аудиопротокола каждого потока (AAC, G711, G722) и выбор источника доступа к видео;
• Поддержка импорта и экспорта файлов конфигурации системы, импорт и загрузка файлов конфигурации планшета Android;
• Записанное видео можно воспроизводить по запросу на нескольких экранах в Интернете или выводить на дисплей через HDMI для декодирования и воспроизведения; он также поддерживает получение видеофайлов с аналогичных устройств в той же сети для просмотра по требованию.
